При проектировании инженерных систем важно определить не только материал и диаметр труб. Не меньшее значение имеет то, как трубопровод пройдёт через здание или техническую зону, где будут расположены соединения и арматура, останется ли к ним доступ после отделочных работ и можно ли будет заменить оборудование без разборки значительной части системы.

Для холодного водоснабжения, водоподготовки, бассейнов, систем орошения и отдельных технологических линий одним из возможных решений является клеевая труба ПВХ из PVC-U. Небольшая масса труб и возможность соединения без сварочного оборудования упрощают прокладку, однако особенности материала и неразъёмных клеевых соединений необходимо учитывать ещё на стадии проекта.

Трассу трубопровода лучше определять до начала монтажа

Расположение инженерных коммуникаций желательно прорабатывать вместе с архитектурными и конструктивными решениями здания. Если трассу формируют уже непосредственно на объекте, часто появляются дополнительные повороты, переходы и участки, к которым сложно получить доступ после завершения работ.

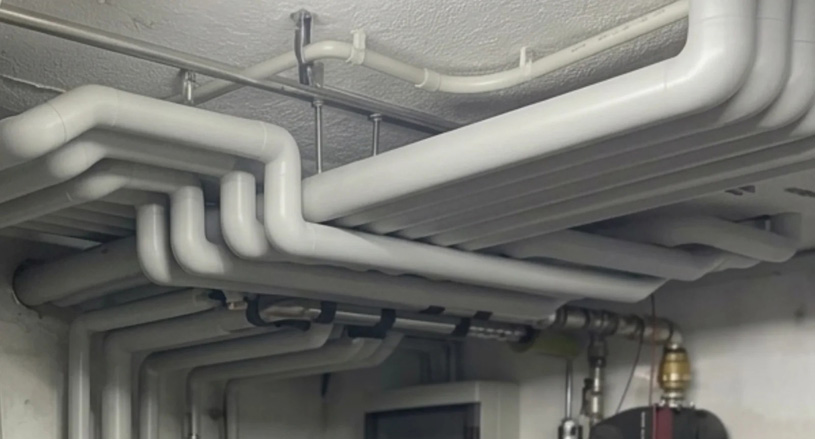

При прокладке учитывают расположение стен и перекрытий, технических помещений, шахт, подвесных потолков, оборудования и других инженерных систем. Важно заранее определить места пересечений и понять, достаточно ли пространства для установки фитингов, арматуры и креплений.

Чем меньше вынужденных обходов и лишних изменений направления, тем проще монтаж и дальнейшее обслуживание сети. Кроме того, количество поворотов и местных сопротивлений влияет на гидравлические характеристики трубопровода.

Неразъёмные соединения должны оставаться предсказуемыми

Большинство соединений в клеевой системе PVC-U выполняют с помощью муфт, отводов, тройников и других фитингов. После формирования соединения такой узел становится неразъёмным. Это удобно для постоянных участков трассы, но требует заранее продумать места, где в дальнейшем может понадобиться демонтаж.

Например, возле насосов, фильтров, теплообменного или другого обслуживаемого оборудования целесообразно предусматривать разъёмные соединения. Они позволяют снять отдельный элемент без вырезания участка трубопровода.

Такой подход особенно важен в технических помещениях, где на небольшой площади может располагаться сразу несколько видов оборудования и запорной арматуры. Проект должен учитывать не только возможность собрать систему, но и возможность получить доступ к ней через несколько лет эксплуатации.

Для арматуры нужен реальный доступ

Запорные краны, клапаны, фильтры и другие обслуживаемые элементы не следует размещать там, где после завершения отделки до них невозможно добраться. Если трубопровод проходит за облицовкой или подвесным потолком, в необходимых местах предусматривают ревизионный доступ.

При этом важно учитывать не только возможность увидеть арматуру через люк. Пространства должно быть достаточно для работы с элементом: открытия и закрытия крана, отсоединения разъёмного соединения, снятия фильтра или замены детали.

В промышленном и техническом помещении вопрос доступа часто решается проще, поскольку коммуникации могут прокладываться открыто. В общественных и других зданиях инженерные системы чаще требуется увязывать с архитектурой интерьера, поэтому расположение обслуживаемых узлов необходимо определять на более раннем этапе.

Крепления и опоры являются частью системы

Полимерный трубопровод нельзя рассматривать как жёсткий элемент, который достаточно закрепить в нескольких произвольных точках. Расположение и шаг опор выбирают с учетом диаметра трубы, температуры, направления трассы и рекомендаций производителя.

Также необходимо учитывать изменение линейных размеров полимерного трубопровода при колебаниях температуры. На протяжённых участках возможность перемещения трубы должна быть предусмотрена конструкцией креплений и самой трассировкой.

Отдельного внимания требуют участки возле тяжёлой арматуры и оборудования. Трубопровод не должен воспринимать нагрузки, для которых он не предназначен. При необходимости такие элементы получают собственную опору или крепление.

Проходы через стены и перекрытия планируют отдельно

Места пересечения трубопроводом стен, перегородок и перекрытий лучше закладывать в проекте заранее. Это позволяет согласовать инженерные сети с конструкциями здания и избежать случайных отверстий и переносов уже во время монтажа.

При устройстве прохода важно исключить передачу нежелательной нагрузки от строительной конструкции непосредственно на трубу. Конкретное исполнение проходки зависит от типа конструкции, назначения помещения и требований проекта. Если к стене или перекрытию предъявляются специальные требования по огнестойкости, герметичности или защите от воды, они должны учитываться и в узле прохождения инженерных коммуникаций.

Диаметр выбирают вместе с трассой

Предварительно назначить диаметр только по размеру подключения оборудования недостаточно. Для трубопровода учитывают расчётный расход, длину участка, допустимую скорость потока и потери давления.

На результат влияют и элементы самой трассы: отводы, тройники, переходы, клапаны и другие местные сопротивления. Поэтому изменение схемы прокладки уже после гидравлического расчёта иногда требует повторной проверки параметров системы.

Одновременно проверяют рабочее давление и температурный режим. Допустимые характеристики полимерных труб и фитингов следует принимать по технической документации выбранной системы, а не переносить автоматически с одного изделия на другое.

Спецификацию желательно составлять после проработки узлов

Количество труб определенного диаметра – только часть спецификации. Для полноценной комплектации необходимо учесть отводы, тройники, муфты, переходы, разъемные и фланцевые соединения, запорную арматуру, крепления и монтажные материалы.

Если сначала выбрать трубы, а фитинги подбирать уже непосредственно перед монтажом, могут обнаружиться отсутствующие типоразмеры или необходимость использовать дополнительные переходы. Поэтому состав компонентов удобнее проверять после того, как определены трасса и основные монтажные узлы.

Ассортимент элементов PVC-U для подготовки такой спецификации можно предварительно посмотреть в интернет-магазине труб и комплектующих PVC-U. При окончательном подборе каждый компонент необходимо сопоставить с рабочей средой, давлением, температурой и конструкцией конкретной системы.

Что важно предусмотреть до выхода на объект

Хорошо проработанный проект трубопровода отвечает не только на вопрос, какая труба нужна. Из него должно быть понятно, где пройдет трасса, как она будет закреплена, каким образом выполняются проходы через конструкции, где находятся разъёмные соединения и сможет ли персонал добраться до обслуживаемого оборудования.

Для систем PVC-U это особенно важно из-за широкого применения неразъёмных клеевых соединений. Если трассировка, доступ к арматуре и монтажные узлы предусмотрены заранее, на объекте требуется меньше вынужденных изменений, а сама инженерная система остается удобнее для последующей эксплуатации и ремонта.
