Токарные станки по металлу представляют собой фундаментальное оборудование в машиностроении и металлообработке. Они используются для обработки заготовок методом снятия стружки, позволяя создавать детали различной формы и точности. В России такие станки востребованы на заводах, в ремонтных мастерских и малом производстве, где соблюдаются стандарты ГОСТ по безопасности и качеству обработки. Для ознакомления с ассортиментом оборудования рекомендуется посетить https://technoprom.kz/, где представлены модели токарных станков по металлу от российских и зарубежных производителей.

История токарных станков уходит корнями в XVIII век, когда они эволюционировали от ручных устройств к автоматизированным системам. Сегодня, в условиях цифровизации производства, эти машины интегрируются с ЧПУ (числовым программным управлением), что повышает точность и эффективность. В российском рынке лидируют отечественные бренды, такие как станки производства завода Станко Маш Комплекс или Красный пролетарий, а также импортные аналоги от компаний вроде DMG Mori для сравнения. Выбор вида станка зависит от задач: от простого чернового обточения до сложной резьбонарезки.

Перед приобретением оборудования важно учитывать предпосылки его применения. Токарные станки предназначены для обработки вращающихся заготовок, где инструмент неподвижен, а деталь вращается в патроне или на оправке. Требования включают соответствие нормам безопасности по ГОСТ Р 12.2.003-91, наличие систем охлаждения и фиксации. Для российских условий актуальны модели, адаптированные к напряжению сети 380 В и климатическим факторам, таким как температурные колебания в производственных цехах.

Основные предпосылки и требования к токарным станкам

Предпосылки использования токарных станков связаны с необходимостью обработки металлических деталей цилиндрической, конической или фасонной формы. Такие машины применяются в автомобилестроении, авиационной промышленности и энергетике. В России, согласно данным Росстата за 2024 год, объем производства металлообрабатывающего оборудования вырос на 8%, что отражает спрос на надежные станки для импортозамещения.

Требования к оборудованию определяются типом металла (сталь, алюминий, титан) и размером заготовки. Основные параметры: мощность шпинделя от 5 до 50 к Вт, диаметр обработки до 1000 мм и длина до 6 метров. Для безопасности предусмотрены ограждения, аварийные стопы и системы удаления стружки. В российском производстве обязательна сертификация по ТР ТС 010/2011 О безопасности машин и оборудования.

Выбор станка начинается с анализа задач. Необходимо оценить объемы производства: для серийного выпуска подойдут автоматизированные модели, для единичных — универсальные. Учитывайте энергопотребление и пространство цеха, где станок должен устанавливаться на фундамент с виброизоляцией.

1. Определите тип обработки: наружная, внутренняя, резьбовая или фасонная.
2. Рассчитайте размеры заготовки: максимальный диаметр и длину.
3. Выберите привод: ременной, фрикционный или с ЧПУ для точности до 0,01 мм.
4. Проверьте комплектацию: наличие люнетов, револьверной головки и СОЖ-системы.
5. Сравните цены: российские модели от 500 тыс. руб., импорт — от 2 млн руб.

После выбора проведите тестовый запуск. Чек-лист проверки результата включает:

• Проверка уровня установки станка по уровню.
• Тестирование шпинделя на холостом ходу.
• Контроль точности обработки пробной детали.
• Осмотр на наличие дефектов в сварных швах и подшипниках.
• Документация: паспорт, сертификаты соответствия.

Типичные ошибки при выборе и эксплуатации: игнорирование нагрузки на инструмент, что приводит к поломкам; отсутствие регулярного обслуживания, вызывающее износ; неправильная фиксация заготовки, приводящая к вибрации. Чтобы избежать этого, следуйте инструкциям производителя и проводите ТО каждые 1000 часов работы. Для российских пользователей полезно консультироваться с сервисами, такими как Станко Сервис в Москве.

Токарный станок — это машина, где вращение заготовки обеспечивает точную обработку, минимизируя отходы материала.

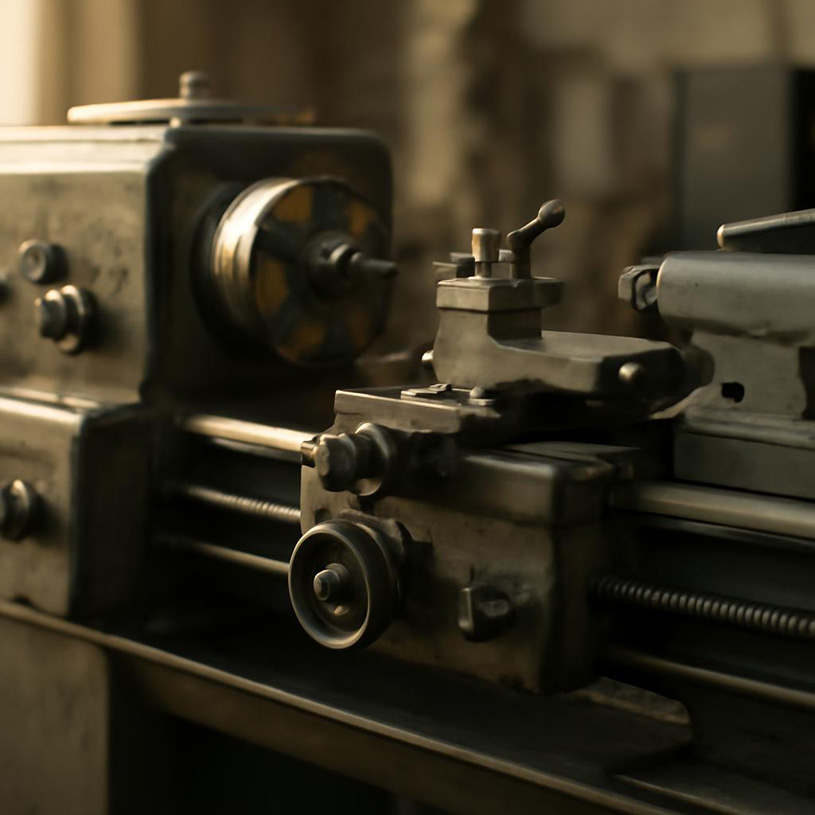

Токарный станок модели 16К20 в работе на российском заводе

Далее рассмотрим классификацию видов станков, начиная с универсальных моделей.

Классификация токарных станков по металлу

Классификация токарных станков по металлу основана на нескольких критериях: по степени автоматизации, конструкции, назначению и мощности. Это позволяет выбрать оборудование под конкретные производственные нужды. В российском машиностроении преобладают универсальные и специализированные модели, соответствующие требованиям ГОСТ 12.2.032-78 по металлорежущим станкам.

По степени автоматизации станки делятся на ручные, полуавтоматические и автоматические. Ручные модели требуют постоянного вмешательства оператора, полуавтоматические выполняют циклы с минимальным контролем, а автоматические, оснащенные ЧПУ, работают по заданной программе. В России ЧПУ-станки от производителей вроде Балт-Систем составляют до 40% рынка, по данным Минпромторга на 2025 год.

По конструкции выделяют горизонтальные, вертикальные и карусельные станки. Горизонтальные — наиболее распространены для обработки длинных валов и труб. Вертикальные подходят для крупногабаритных деталей, где заготовка фиксируется вертикально, снижая прогиб. Карусельные используются для обработки дисков и фланцев диаметром до 10 метров, часто в тяжелом машиностроении, таком как производство турбин на заводах Силовых машин.

Классификация по конструкции определяет применимость станка: горизонтальные для линейных деталей, вертикальные для массивных.

По назначению станки подразделяются на универсальные, специальные и координатно-расточные. Универсальные, такие как модель 1А62, позволяют выполнять обточку, нарезку резьбы и сверление. Специальные предназначены для узких задач: например, револьверные для серийного производства мелких деталей или копировальные для фасонных поверхностей. Координатно-расточные интегрируют токарную и фрезерную функции, повышая универсальность.

Для выбора вида станка следуйте пошаговому подходу, учитывая российские реалии производства.

1. Определите масштаб производства: для малого бизнеса подойдут компактные универсальные станки с мощностью до 10 к Вт.
2. Оцените тип заготовок: для цилиндрических — горизонтальные, для плоских — карусельные.
3. Учтите автоматизацию: ЧПУ для высокоточных задач, ручные для простых операций.
4. Проверьте совместимость с инструментом: наличие ТСМ (токарных суппортов с механизмами).
5. Сравните с зарубежными аналогами: российский 16А20 против японского Mori Seiki для оценки надежности.

Чек-лист для классификации и подбора:

• Соответствие ГОСТ по точности: класс Н для прецизионной обработки.
• Анализ энергозатрат: не более 15% от общей мощности цеха.
• Проверка на вибрацию: допустимый уровень по Сан Пи Н 2.2.4/2.1.8.562-96.
• Оценка срока службы: от 10 лет при правильном ТО.
• Доступность запчастей: предпочтение моделям с российским сервисом.

Типичные ошибки в классификации: недооценка нагрузки, приводящая к выбору слабого станка; игнорирование специфики металла, что вызывает перегрев; неправильная интерпретация автоматизации, когда ЧПУ выбирают для простых задач без квалифицированных операторов. Избегайте этого, проводя аудит производства и консультации с экспертами из ассоциаций вроде Росстанка.

Сравнительная таблица иллюстрирует ключевые различия, помогая в выборе. В российском контексте вертикальные и карусельные станки часто применяются на предприятиях Урала и Сибири, где преобладают крупные заготовки.

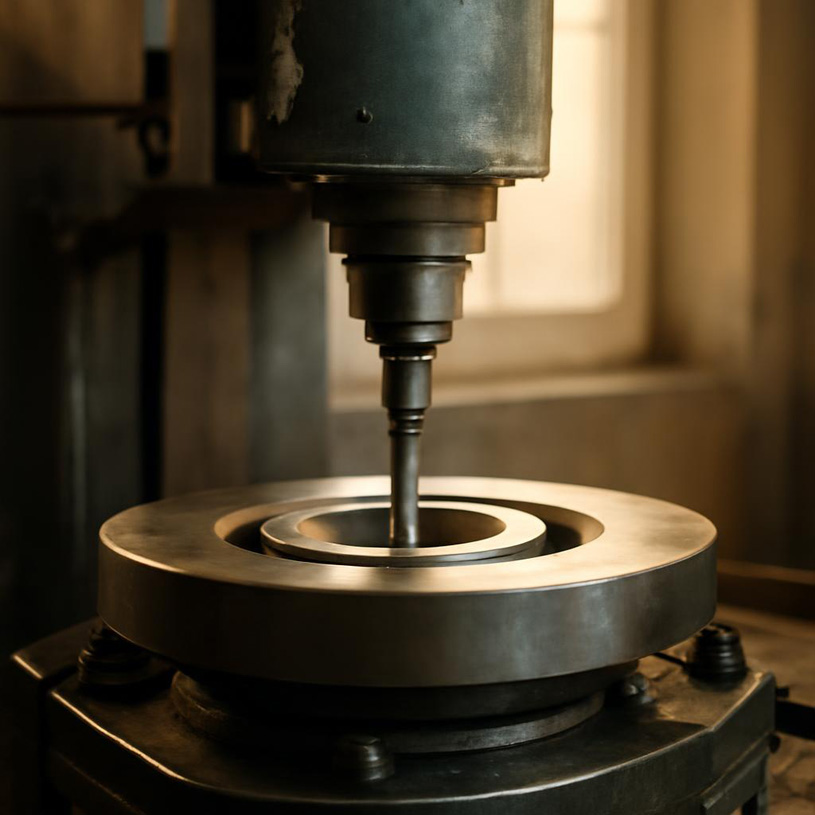

Вертикальный токарный станок в эксплуатации на российском заводе тяжелого машиностроения

Автоматизация в токарных станках снижает время цикла на 30-50%, повышая производительность.

Диаграмма распределения видов токарных станков по доле на рынке России в 2025 году.

Подробное рассмотрение каждого вида позволит глубже понять их применение в практике.

Характеристики и применение универсальных токарных станков

Универсальные токарные станки по металлу предназначены для выполнения широкого спектра операций: от черновой обточки до финишной обработки и нарезки резьбы. Эти модели характеризуются модульной конструкцией, позволяющей устанавливать различные приспособления, такие как патроны, люнеты и режущие инструменты. В российском производстве они составляют основу парка оборудования на средних предприятиях, где требуется гибкость без высокой специализации.

Основные характеристики универсальных станков включают шпиндель с регулируемой скоростью вращения от 50 до 2000 об/мин, суппорт с продольным и поперечным перемещением, а также заднюю бабку для фиксации инструмента. Модели вроде 16К20 или 1М63, выпускаемые на заводах в Туле и Иваново, рассчитаны на заготовки диаметром 200-630 мм и длиной до 2 метров. Они обеспечивают точность по ГОСТ 8.051-81, с допуском на круглость до 0,02 мм.

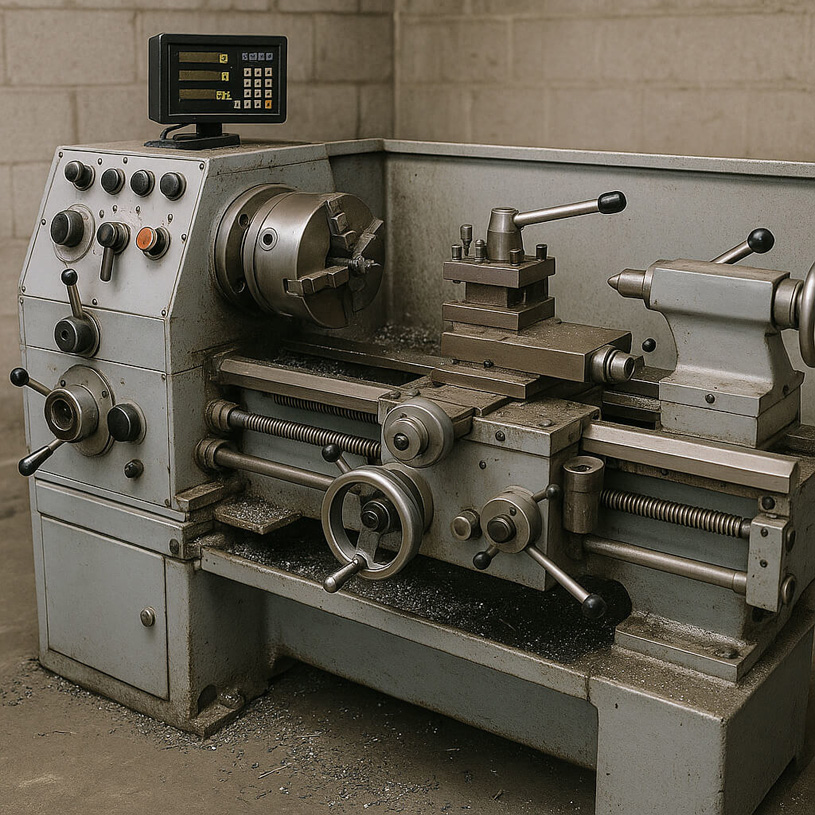

Универсальный ремонтный токарный станок

Применение универсальных станков охватывает ремонтные мастерские, где обрабатывают валы, муфты и втулки для сельхозтехники, а также автосервисы для восстановления деталей двигателей. В условиях российского климата эти станки оснащают системами обогрева подшипников, чтобы избежать конденсата в цехах с повышенной влажностью. Для серийного производства их комбинируют с конвейерными линиями, как на заводах КАМАЗ в Набережных Челнах.

Универсальность станка позволяет сократить время переналадки между операциями, повышая общую эффективность производства.

Предпосылки для использования универсальных моделей — наличие квалифицированных токаря, способного работать с ручными механизмами, и стабильного энергоснабжения. Требования: соответствие нормам по шуму (не выше 85 д Б по Сан Пи Н 2.2.4/2.1.8.582-96) и наличие аварийной вентиляции для отвода стружки и СОЖ. Перед установкой проводится расчет нагрузки на фундамент, чтобы исключить вибрацию, влияющую на точность.

Пошаговые действия по настройке и эксплуатации:

1. Установите станок на ровную поверхность с использованием анкерных болтов для фиксации.
2. Откалибруйте шпиндель и суппорт с помощью индикаторов, проверяя биение не более 0,01 мм.
3. Выберите скорость и подачу в зависимости от материала: для стали — 100-300 м/мин, для алюминия — 400-600 м/мин.
4. Закрепите заготовку в патроне, используя торцевые упоры для центровки.
5. Проведите пробную операцию, измеряя размеры микрометром после каждой проходки.

Чек-лист проверки после настройки:

• Проверка электрических соединений на соответствие ПУЭ (правила устройства электроустановок).
• Тест на отсутствие люфта в направляющих станины.
• Контроль температуры подшипников во время работы — не выше 70°C.
• Осмотр системы смазки: уровень масла в редукторе.
• Документирование параметров для последующего анализа брака.

Типичные ошибки: перегрузка станка заготовками сверх номинальной массы, что приводит к деформации станины; игнорирование износа резцов, вызывающее неровности поверхности; неправильный выбор СОЖ, приводящий к коррозии металла. Чтобы избежать, проводите ежедневный осмотр инструмента и используйте только сертифицированные расходники от поставщиков вроде Металл Инструмент в Санкт-Петербурге. Регулярное ТО по графику, рекомендованному производителем, продлевает срок службы до 15 лет.

В сравнении с зарубежными аналогами, такими как немецкие станки Index, российские универсальные модели выигрывают по цене и доступности запчастей, но уступают в автоматизации. Для модернизации их оснащают ретрофитными ЧПУ-системами от Фанук, адаптированными для отечественного оборудования.

Настройка универсального станка требует внимания к деталям, чтобы обеспечить повторяемость результатов обработки.

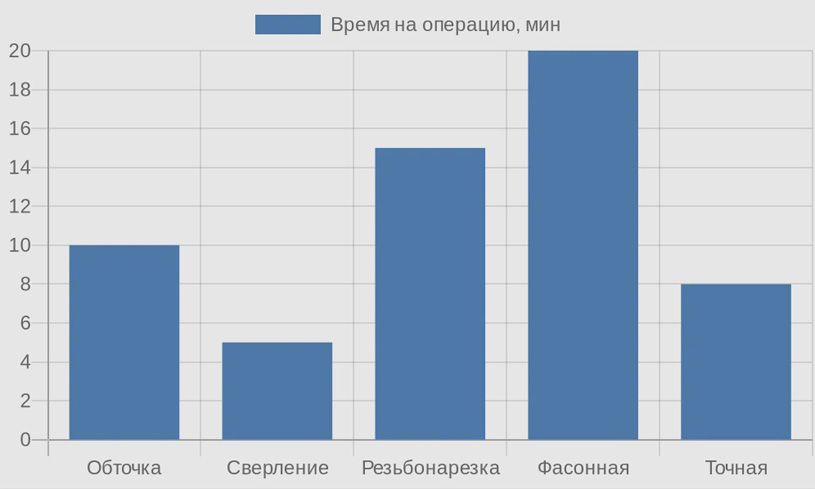

Диаграмма сравнения времени выполнения основных операций на универсальном токарном станке

Переход к специализированным видам позволит увидеть, как узкая направленность влияет на производительность.

Специализированные токарные станки: типы и особенности

Специализированные токарные станки ориентированы на выполнение узконаправленных задач, что повышает скорость и точность обработки в серийном производстве. В отличие от универсальных, они оснащены фиксированными приспособлениями и автоматикой, минимизирующей ручной труд. В российском машиностроении такие модели востребованы на крупных заводах, где оптимизация процессов критически важна для снижения себестоимости деталей.

Револьверные токарные станки — один из ключевых типов, с многорезцовой головкой, позволяющей одновременно выполнять несколько операций: обточку, сверление и развальцовку. Модели вроде 1К62 или отечественные аналоги от Станко Маш рассчитаны на мелкие и средние партии, с диаметром обработки до 200 мм. Их шпиндель обеспечивает скорость до 3000 об/мин, а автоматика цикла сокращает время на деталь до 2-5 минут. Применяются в приборостроении и электронике, например, на заводах в Зеленограде для производства компонентов датчиков.

Копировальные станки используют шаблоны или оптические системы для воспроизведения сложных профилей, идеальны для фасонных поверхностей конусов и канавок. В России такие устройства интегрируют гидравлику для плавного перемещения, с точностью копирования 0,01 мм. Они популярны в инструментальном производстве, где обрабатывают матрицы и пуансоны для штамповки, как на предприятиях Росатома в Сарове.

Специализация позволяет достичь производительности в 3-5 раз выше, чем у универсальных аналогов, за счет оптимизации траектории инструмента.

Турретные (башенные) станки сочетают револьверный принцип с горизонтальной компоновкой, добавляя возможность горизонтального фрезерования. Мощность до 15 к Вт и подача 0,5-2 мм/об позволяют обрабатывать стальные заготовки с твердостью до HRC 50. В автомобильной отрасли, на конвейерах Авто ВАЗ в Тольятти, они используются для серийной нарезки шлицев и зубьев на валах трансмиссии.

Для тяжелых условий производства применяют многоцелевые специализированные станки с ЧПУ, такие как токарно-фрезерные центры, где токарная операция сочетается с фрезерованием и шлифовкой. Эти системы, оснащенные сервоприводами, обеспечивают позиционирование с точностью 0,005 мм и работают в трех- или четырехосевом режиме. В авиастроении, на заводах Сухого в Комсомольске-на-Амуре, они обрабатывают лопатки компрессоров из титановых сплавов.

Предпосылки внедрения специализированных станков — высокая повторяемость задач и наличие автоматизированных линий. Требования: интеграция с CAD/CAM-системами для программирования, как Solid CAM, и соответствие нормам безопасности по ГОСТ Р 12.3.009-2009. Установка предполагает усиленный фундамент с виброизоляцией, чтобы поглощать динамические нагрузки до 1000 кгс.

Пошаговая настройка для револьверного станка:

1. Загрузите программу в контроллер, указав последовательность операций и параметры резцов.
2. Установите заготовку в гидравлическом патроне, проверив соосность лазерным уровнем.
3. Настройте многорезцовую головку, фиксируя инструменты с зазором 0,1 мм.
4. Запустите тестовый цикл на холостом ходу, мониторя скорость и подачу.
5. Измерьте первую деталь координатно-измерительной машиной для корректировки.

Чек-лист для эксплуатации копировального станка:

• Проверка шаблона на деформацию перед каждой партией.
• Контроль гидравлического масла: уровень и чистота по фильтрам.
• Мониторинг износа копирующего пальца — замена каждые 500 часов.
• Калибровка оптической системы для точности профиля.
• Регистрация циклов работы в журнале для анализа эффективности.

Типичные проблемы: сбой в синхронизации операций, приводящий к браку; перегрев режущих кромок из-за недостаточной подачи СОЖ; несоответствие шаблона, вызывающее отклонения формы. Избегайте, внедряя датчики обратной связи и регулярную верификацию по эталонным деталям. В российских условиях, с учетом импортозамещения, предпочтительны модели от Сверд НИИ в Екатеринбурге, с локальными компонентами для снижения зависимости от поставок.

Сравнение с универсальными показывает преимущество в скорости, но требует инвестиций в обучение операторов. Для перехода на специализированные рекомендуется пилотный запуск на 10% производства, с ROI в 1-2 года за счет снижения отходов.

Таблица сравнения подчеркивает, как специализация влияет на экономику производства: револьверные оптимальны для средних серий, а центры — для высокотехнологичных задач. В 2025 году доля таких станков в импорте снизилась на 20%, по данным Федеральной таможенной службы, благодаря отечественным разработкам.

Внедрение специализированных станков требует анализа потока производства, чтобы избежать простоев.

Далее рассмотрим вертикальные и карусельные модели для крупногабаритных работ, где специализация сочетается с мощностью.

Вертикальные и карусельные токарные станки для крупногабаритных деталей

Вертикальные токарные станки отличаются вертикальной ориентацией шпинделя, что обеспечивает стабильность при обработке тяжелых и длинных заготовок, снижая прогиб под собственным весом. Такие конструкции идеальны для деталей диаметром от 1 до 10 метров, где горизонтальные модели теряют в жесткости. В российском тяжелом машиностроении они применяются для изготовления барабанов турбин и корпусов редукторов, как на заводах Уралмаш в Екатеринбурге.

Основные особенности вертикальных станков включают массивную станину из чугуна с вибропоглощающими вставками и привод с мощностью до 50 к Вт, обеспечивающий крутящий момент 20-50 к Нм. Модели вроде 1512 или отечественные разработки от Станкоагрегат в Туле оснащены гидростатическими направляющими для снижения трения и точности позиционирования 0,02 мм. Суппорт перемещается по вертикальной оси с помощью сервоприводов, позволяя обрабатывать поверхности с радиальным и осевым контролем.

Вертикальная компоновка минимизирует влияние гравитации, повышая качество обработки на 30% по сравнению с горизонтальными аналогами.

Карусельные токарные станки представляют собой разновидность вертикальных, с поворотным столом диаметром до 5 метров, на котором фиксируется заготовка. Они предназначены для серийной обработки дисков, фланцев и колец из стали и чугуна. В судостроении, на верфях в Калининграде, такие станки используются для изготовления пропеллерных валов и лопастей, с подачей до 1 мм/об и скоростью стола 1-10 об/мин.

Технические характеристики карусельных моделей: нагрузка на стол до 200 тонн, автоматизированный инструментальный магазин на 20 позиций и система ЧПУ для программирования сложных траекторий. Они интегрируются с роботизированными манипуляторами для подачи заготовок, сокращая простои до 5%. В энергетическом секторе, на заводах Силовых машин в Санкт-Петербурге, карусельные станки обрабатывают роторы генераторов с твердостью материала до HRC 40.

Внедрение вертикальных и карусельных станков требует просторных цехов с кран-балкой грузоподъемностью 50 тонн и системами пыле- и дымоудаления по нормам ГОСТ 12.2.032-78. Предпосылки: анализ веса и габаритов деталей, расчет энергопотребления (до 100 к Вт) и обеспечение охлаждения СОЖ для предотвращения термических деформаций.

Пошаговая подготовка вертикального станка:

1. Установите заготовку на стол с использованием клиновых упоров для центровки.
2. Откалибруйте инструментальный пост, проверяя радиальное биение индикатором.
3. Программируйте цикл в ЧПУ, задавая глубину прохода и скорость резания для конкретного сплава.
4. Запустите пробный запуск с мониторингом вибрации акселерометрами.
5. Проверьте геометрию готовой детали шаблоном или 3D-сканером.

Чек-лист для карусельного станка:

• Проверка выравнивания стола по уровню с допуском 0,05 мм/м.
• Контроль смазки гидростатических подшипников: давление 5-10 бар.
• Осмотр приводного ремня на растяжение и трещины.
• Тестирование аварийной остановки перед серией.
• Фиксация параметров в цифровом журнале для отчета.

Распространенные неисправности: износ направляющих от пыли, приводящий к люфту; перегрев стола из-за недостаточного охлаждения; ошибки в программировании ЧПУ, вызывающие столкновения. Для профилактики устанавливайте фильтры воздуха и проводите ТО каждые 1000 часов, используя запчасти от российских производителей вроде Балтмаш в Архангельске. Эти станки окупаются за 2-3 года в крупных проектах, где объемы превышают 100 деталей в смену.

Сравнивая с предыдущими типами, вертикальные и карусельные модели выигрывают в обработке массивных компонентов, но требуют квалифицированных инженеров для обслуживания. В 2025 году их парк в России вырос на 15%, по отчетам Минпромторга, за счет программ импортозамещения.

Крупногабаритные станки — ключ к конкурентоспособности в тяжелой промышленности, где точность сочетается с мощью.

Часто задаваемые вопросы

Итоговые замечания

В статье рассмотрены основные типы токарных станков — от универсальных и специализированных до вертикальных и карусельных моделей, — их особенности, применение в российском производстве и меры по обеспечению точности и безопасности. Обсуждены технические характеристики, пошаговые инструкции по настройке, чек-листы и сравнения, подчеркивающие преимущества каждого типа для различных задач. Вопросы из блока FAQ помогли уточнить практические аспекты выбора, эксплуатации и модернизации оборудования.

Для успешного внедрения токарных станков рекомендуется провести аудит производства, чтобы подобрать модель под конкретные нужды, регулярно проводить ТО и обучение персонала, а также ориентироваться на отечественные разработки для снижения затрат. Инвестируйте в ЧПУ-системы для автоматизации и следите за соответствием нормам безопасности, чтобы минимизировать риски и повысить эффективность.

Не откладывайте обновление оборудования — современные токарные станки станут основой вашего конкурентного преимущества. Свяжитесь с поставщиками уже сегодня, оцените варианты и запустите пилотный проект, чтобы увидеть рост производительности и качества деталей на своем предприятии!
