В мире современной электроники синфазные дроссели играют ключевую роль в обеспечении стабильности и защиты от нежелательных помех. Эти устройства, основанные на принципах индуктивности, помогают фильтровать шумы в цепях, особенно в системах с переменным током. Если вы интересуетесь, как интегрировать такой элемент в свою схему, то эта статья раскроет все аспекты от базовых понятий до практических рекомендаций. Для ознакомления с ассортиментом готовых решений рекомендуем заглянуть на страницу синфазные дроссели, где представлены надёжные модели для различных применений.

Синфазный дроссель представляет собой пассивный компонент, состоящий из двух или более обмоток на общем магнитопроводе. Его основная задача — подавлять дифференциальные и синфазные помехи в электрических цепях. В отличие от обычных дросселей, синфазные модели эффективно работают с симметричными сигналами, где токи в обмотках текут в одном направлении. Это делает их незаменимыми в источниках питания, инверторах и системах связи. Понимание того, как строится схема с таким дросселем, позволяет избежать ошибок на этапе проектирования и повысить общую надежность устройства.

Рассмотрим, почему синфазный дроссель так важен. В типичной схеме он устанавливается последовательно с линией питания, где обмотки подключаются к фазам или линиям. Когда полезный сигнал проходит через дроссель, магнитные поля от токов в обмотках компенсируют друг друга, минимизируя индуктивное сопротивление. Однако при возникновении синфазных помех — например, от внешних электромагнитных полей — поля складываются, усиливая реакцию дросселя и блокируя шум. Это свойство особенно полезно в бытовой технике, где требуется соответствие стандартам электромагнитной совместимости.

Синфазный дроссель не просто фильтрует помехи — он обеспечивает баланс между эффективностью и минимальными потерями энергии в цепи.

Переходя к практическим аспектам, стоит отметить, что схема синфазного дросселя может варьироваться в зависимости от конфигурации. В простейшем случае это двухобмоточная конструкция для однофазных сетей, где каждая обмотка соединяется с проводником и нулевым проводом. Индуктивность каждой обмотки обычно составляет от 1 м Гн до нескольких Гн, в зависимости от требуемой степени подавления. Для более сложных систем, таких как трехфазные инверторы, используются дроссели с тремя или четырьмя обмотками, подключенными в звезду или треугольник.

Основные принципы построения схемы синфазного дросселя

Создание эффективной схемы начинается с выбора типа дросселя. Устройство может быть (тороидальным) или, что влияет на распределение магнитного потока. В тороидальной схеме обмотки равномерно наматываются на кольцевой сердечник, что снижает утечки магнитного поля и повышает КПД. Такая конструкция идеальна для компактных устройств, где пространство ограничено.

В схеме подключения синфазного дросселя важно учитывать ориентацию обмоток. Они наматываются в одном смысле, чтобы синфазные токи усиливали магнитный поток. Например, в типичной фильтрующей схеме дроссель размещается перед выпрямителем в блоке питания. Входные провода подключаются к концам обмоток, а выходы — к нагрузке. Дополнительно схема может включать конденсаторы для формирования, что усиливает подавление высокочастотных помех.

Иллюстрация базовой схемы синфазного дросселя в источнике питания, показывающая подключение обмоток и конденсаторов.

Одним из ключевых моментов является расчет параметров. Индуктивность определяется формулой = (μ * N² * ) /, где μ — магнитная проницаемость сердечника, — число витков, — площадь сечения, — длина магнитного пути. Для схемы с частотой 50 Гц типичное значение составляет 10–100 м Гн на обмотку. Это позволяет эффективно гасить помехи в диапазоне от 150 к Гц до 30 МГц, как предусмотрено в стандартах.

Правильный расчет индуктивности — залог того, что схема синфазного дросселя будет работать без перегрева и потерь.

В реальных приложениях схема часто дополняется защитными элементами. Например, варисторы или газоразрядники ставятся параллельно дросселю для защиты от перенапряжений. В автомобилях или промышленных системах синфазный дроссель интегрируется в схему с микроконтроллерами, где он фильтрует шумы от датчиков. Такие подключения требуют учета импеданса нагрузки, чтобы избежать резонанса.

• Выберите сердечник с высокой насыщаемостью для работы с большими токами.
• Обеспечьте симметричное наматывание обмоток для равномерного распределения поля.
• Протестируйте схему на предмет утечек тока с помощью осциллографа.
• Учитывайте тепловыделение: мощность потерь = I² *, где — сопротивление обмоток.

При проектировании схемы синфазного дросселя важно также ориентироваться на конкретное применение. В аудиоаппаратуре он подавляет гул от сети, в компьютерах — от процессоров. Для самодельных схем рекомендуется начинать с готовых модулей, чтобы минимизировать риски. В профессиональной среде используются симуляторы вроде для моделирования поведения дросселя в цепи.

Синфазный дроссель в схеме — это не роскошь, а необходимость для долговечности электроники в условиях помех.

Далее разберем типы синфазных дросселей и их влияние на схему. Тороидальные модели предпочтительны для высоких частот благодаря низким потерям на вихревые токи. В схеме они подключаются аналогично, но требуют экранирования для предотвращения наводок. сердечники проще в производстве и подходят для низкочастотных приложений, где схема включает трансформаторы.

В контексте схема синфазного дросселя эволюционирует: современные модели интегрируют датчики для мониторинга тока. Это позволяет динамически корректировать параметры, повышая адаптивность. Такие инновации особенно актуальны в смарт-домах, где стабильность сети критична.

Эта таблица иллюстрирует сравнение, которое помогает выбрать подходящий тип для вашей схемы. В итоге, понимание принципов позволяет создавать надежные подключения, минимизируя риски.

Применение синфазных дросселей в различных схемах электроники

Синфазные дроссели находят широкое применение в разнообразных электронных устройствах, где их роль в схемах выходит за рамки простого фильтра. В источниках бесперерывного питания они интегрируются для стабилизации выходного напряжения, предотвращая скачки, вызванные сетевыми колебаниями. Такая схема позволяет поддерживать чистый сигнал даже при нестабильном входе, что критично для серверов и медицинского оборудования.

В инверторных системах, преобразующих постоянный ток в переменный, дроссель размещается на выходе для сглаживания гармоник. Здесь обмотки подключаются к мостовому преобразователю, где они компенсируют асимметрию фаз. Это снижает нагрев компонентов и продлевает срок службы. В солнечных панелях схема с дросселем минимизирует помехи, возникающие от импульсных преобразователей, обеспечивая эффективную передачу энергии в сеть.

В инверторах синфазный дроссель выступает как страж качества сигнала, охраняя систему от искажений.

Для телекоммуникационного оборудования схема включает дроссель в линии данных, где он подавляет шумы от кабелей. В таких конфигурациях обмотки соединяются последовательно с витой парой, блокируя внешние радиопомехи без влияния на скорость передачи. Это особенно важно в средах с высокой плотностью устройств, как в офисах или дата-центрах.

Пример схемы инвертора с синфазным дросселем, демонстрирующий интеграцию в мостовой преобразователь.

В аудио- и видеоаппаратуре дроссель используется для устранения сетевого гула в усилителях. Схема подразумевает его размещение между розеткой и платой, с конденсаторами для заземления помех. Результат — чистый звук без артефактов, что ценится среди энтузиастов. Аналогично в телевизорах он фильтрует импульсы от, улучшая качество изображения.

1. Определите частотный диапазон помех в вашей системе для подбора индуктивности.
2. Интегрируйте дроссель на этапе прототипирования, чтобы сразу оценить влияние на сигнал.
3. Проверьте совместимость с другими элементами схемы, избегая паразитных емкостей.
4. Документируйте параметры подключения для масштабирования производства.

Автомобильная электроника представляет особый интерес: здесь схема синфазного дросселя защищает бортовые сети от помех генератора. В гибридных автомобилях он устанавливается в цепи высоковольтных шин, подавляя переходные процессы при переключении режимов. Это повышает безопасность и соответствует строгим нормам для транспортных средств.

В автомобильных схемах дроссель — ключ к надежности в условиях вибраций и температурных перепадов.

Промышленные приложения включают использование в частотных преобразователях для двигателей. Схема подразумевает трехфазное подключение, где дроссель балансирует токи, снижая нагрузку на. В таких системах он предотвращает перегрев, что актуально для конвейерного оборудования или лифтов. Дополнительно схема может комбинироваться с резисторами для демпфирования осцилляций.

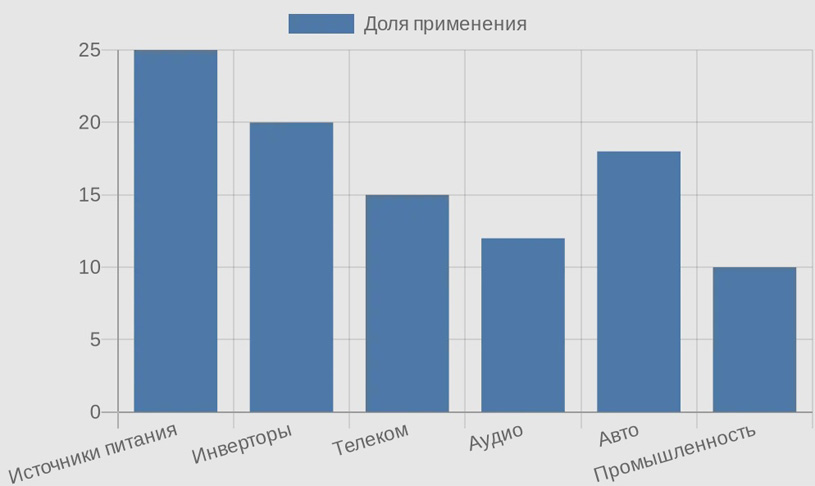

Диаграмма, иллюстрирующая распространенность синфазных дросселей в различных отраслях электроники.

Рассматривая и смарт-устройства, стоит отметить, как схема эволюционирует с интеграцией чипов. Дроссель подключается к микроконтроллеру для фильтрации сигналов от сенсоров, обеспечивая точность данных. В беспроводных модулях он подавляет гармоники от антенн, минимизируя интерференцию с или. Это делает устройства более энергоэффективными и устойчивыми к внешним воздействиям.

В медицинских приборах, таких как МРТ-сканеры, схема с дросселем критически важна для изоляции помех от мощных магнитов. Подключение происходит в многоуровневых фильтрах, где несколько дросселей работают каскадом. Такая конфигурация гарантирует безопасность пациентов и точность диагностики, соответствуя стандартам 60601.

Медицинские схемы с дросселем сочетают фильтрацию и изоляцию для защиты здоровья.

Эксперты рекомендуют при выборе учитывать не только номинальный ток, но и класс изоляции обмоток. В агрессивных средах, как химическая промышленность, предпочтительны модели с покрытием от коррозии. Для самодельных проектов подойдут готовые модули на базе ферритовых сердечников, которые упрощают сборку схемы без специального оборудования.

В заключение этого раздела, разнообразие применений подчеркивает универсальность синфазных дросселей. Их правильная интеграция в схему напрямую влияет на производительность всего устройства, от бытовых гаджетов до промышленных гигантов.

Как выбрать и рассчитать синфазный дроссель для схемы

Выбор подходящего синфазного дросселя требует анализа конкретных условий эксплуатации. Сначала оцените номинальный ток цепи: для бытовых устройств достаточно моделей до 5 А, в то время как промышленные требуют 20 А и выше. Учитывайте частоту работы — для сетей 50 Гц подойдут дроссели с индуктивностью от 5 м Гн, а для высокочастотных схем нужны значения до 1 м Гн с низким.

Расчет схемы включает определение числа витков. Формула = (( * ) / (μ * )) помогает подобрать параметры сердечника. Добавьте запас по мощности в 20–30%, чтобы избежать насыщения. Тестируйте прототип с помощью спектроанализатора для проверки коэффициента подавления помех.

Точный выбор дросселя превращает схему из уязвимой в надежную систему.

• Проверьте материал сердечника: феррит для частот выше 100 к Гц, железо для низких.
• Оцените сопротивление паразитной емкости между обмотками.
• Выберите модель с классом изоляции не ниже 155° для долговечности.

При покупке ориентируйтесь на сертификаты соответствия, такие как или. Для кастомных схем используйте онлайн-калькуляторы от производителей, чтобы оптимизировать параметры без лишних экспериментов.

Иллюстрация процесса выбора дросселя с учетом тока и частоты для типичной схемы.

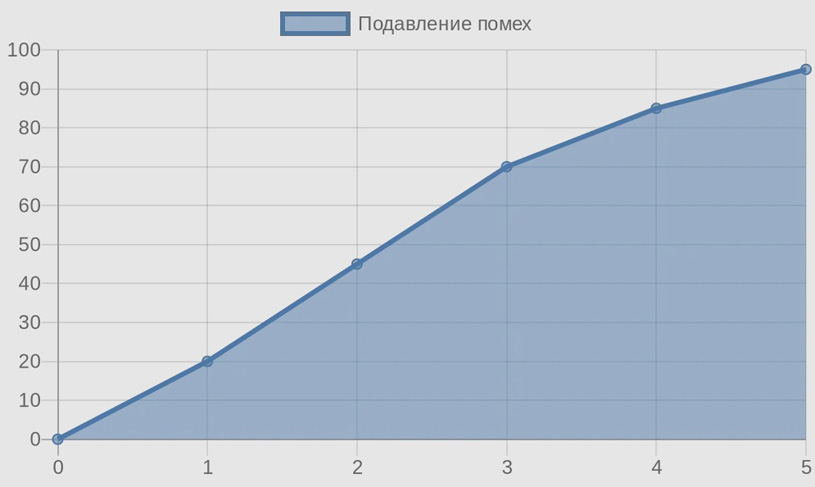

Диаграмма, показывающая рост эффективности синфазного дросселя с увеличением частоты в схеме.
