В практике устройства глубоких выемок и карьеров ключевым требованием является обеспечение устойчивости вертикальных стенок. Шпунт Ларсена — металлический профиль с замковыми соединениями — позволяет формировать сплошную водонепроницаемую стену, которая воспринимает давление грунта и грунтовых вод. Однако при глубине котлована более 4–5 метров собственной жёсткости шпунта часто оказывается недостаточно. В таких случаях проектом предусматривается распорная система — конструкция, которая передает горизонтальные нагрузки от шпунтовой стенки на противоположную сторону ограждения, создавая замкнутую стабильную рамку. Проектированием и монтажом таких систем занимаются специализированные подрядчики: например, СК нулевого цикла Амара выполняет полный комплекс работ по устройству шпунтовых ограждений и их креплению распорками.

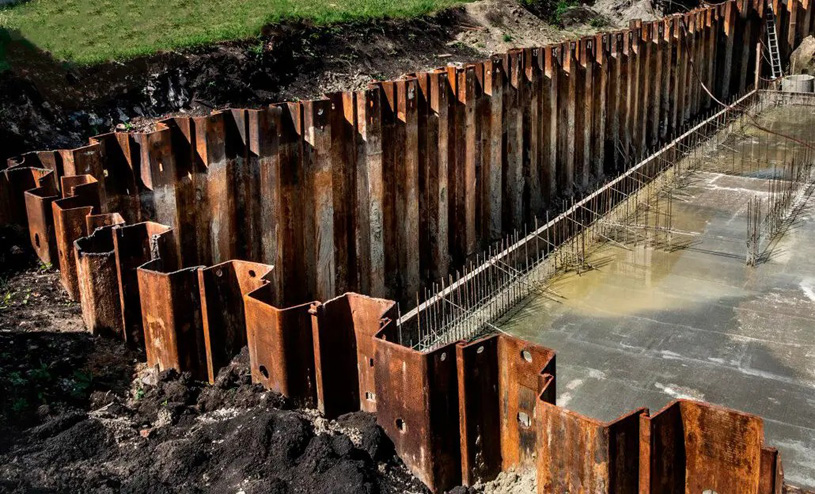

Конструкция самой шпунтовой стенки базируется на стальных U-образных или Z-образных профилях, которые погружаются в грунт по периметру выемки до начала основных земляных работ. Замки на боковых гранях обеспечивают герметичность стыка и предотвращают фильтрацию воды. Однако когда глубина котлована достигает 8–12 метров, горизонтальное давление грунта и гидростатическое давление воды создают изгибающий момент, который шпунт без дополнительного крепления выдержать не может. Именно здесь требуется установка распорной системы котлована — одного или нескольких ярусов горизонтальных труб или балок, которые передают усилия с одной стороны ограждения на противоположную, разгружая шпунт и предотвращая его прогиб или опрокидывание.

Распорные системы особенно востребованы в условиях стесненной городской застройки, где применение анкерных креплений невозможно из-за близости фундаментов соседних зданий или обилия подземных коммуникаций. В таких ситуациях распорки становятся единственным технически осуществимым способом обеспечить устойчивость выемки.

Инженерный расчет: основа выбора шпунта и распорной системы

Проектирование шпунтового ограждения с распорной системой базируется на трех ключевых этапах. Первый — определение расчетного давления грунта и воды на стенку с учетом гидростатической составляющей, которая способна увеличить изгибающий момент на 20–40 процентов. Второй — подбор шпунта по моменту сопротивления: для котлованов глубиной 8–10 метров в большинстве случаев достаточно профиля Л5 при корректно заданной распорной схеме. Третий этап — назначение глубины заделки шпунта ниже отметки дна выемки и разработка схемы раскрепления: количество ярусов распорок, их шаг и конструктивное исполнение.

Методы расчета и типовые ошибки

Расчет выполняется в специализированных программных комплексах, таких как Plaxis или Midas GTS NX, с обязательным соблюдением требований СП 45.13330.2017. На практике типовой ошибкой становится выбор профиля только по цене за тонну без учета реальной расчетной схемы. Избыточный момент сопротивления увеличивает стоимость партии на миллионы рублей, в то время как недостаточная несущая способность приводит к аварийным деформациям. Еще одна распространенная проблема — игнорирование уровня грунтовых вод: если УГВ выше дна котлована, необходимо учитывать фильтрационные эффекты и возможность суффозии грунта.

Конструктивные решения распорных систем

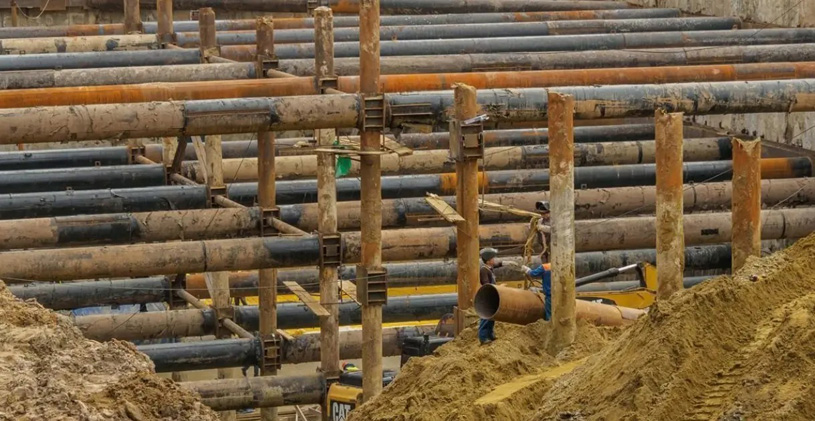

В зависимости от геометрии котлована и действующих нагрузок применяются различные типы распорных конструкций. Наиболее распространенный вариант — горизонтальные распорки, монтируемые на уровне обвязочного пояса, который крепится непосредственно к шпунту. Для глубоких выемок (более 8 метров) проектируются многоярусные системы, где распорки располагаются в два или три уровня по вертикали, что обеспечивает равномерное распределение нагрузки и снижает деформации стенки. В особо широких котлованах дополнительно устанавливаются вертикальные стойки с упорами, уменьшающие свободный пролет горизонтальных распорок и повышающие общую жесткость конструкции.

Материалом для распорок служат стальные трубы круглого или прямоугольного сечения, а также двутавровые балки. Монтаж производится поэтапно, по мере разработки грунта: сначала устанавливается верхний ярус распорок, затем после выемки грунта до следующей отметки — второй, и так далее. По окончании основных строительных работ распорная система демонтируется в обратном порядке, после чего шпунт может быть извлечен и использован повторно, что экономически оправдано при оборачиваемости до 3–5 циклов.

Горно-геологические особенности применения

При ведении горных работ в водонасыщенных грунтах или в зонах развития плывунов распорная система становится обязательным элементом шпунтового ограждения. В таких условиях дополнительно контролируется устойчивость дна выемки: необходимо исключить явления вспучивания (heave) и прорыва воды под шпунтом (piping). Если фильтрационный поток способен выносить мелкие фракции грунта, проект предусматривает либо увеличение глубины заделки шпунта в водоупорный слой, либо устройство противофильтрационной цементационной завесы.

В районах с сейсмической активностью более 7 баллов стандартные статические расчеты заменяются динамическими с введением повышенных коэффициентов запаса. Требования к конструкции распорной системы ужесточаются: все узловые соединения должны обеспечивать не только прочность, но и пластичность при знакопеременных нагрузках.

Таким образом, шпунт Ларсена в сочетании с правильно спроектированной распорной системой представляет собой надежное техническое решение для крепления стенок котлованов любого масштаба. Грамотный расчет и соблюдение технологии монтажа позволяют минимизировать риски обрушения, защитить строительную площадку от подтопления и обеспечить безопасность горных и земляных работ.
