Хранение битума – это постоянная борьба с его физикой. Главная задача – поддерживать температуру +110...+160°C, не допуская застывания и коксования. При температуре ниже +80°C битум становится настолько вязким, что его невозможно перекачивать, а при +200°C начинается необратимое коксование продукта. Чтобы понять, какие технологии сегодня наиболее эффективны, мы обратились к инженерам завода "ГОСТ Металл", который проектирует битумохранилища для АБЗ по всей России.

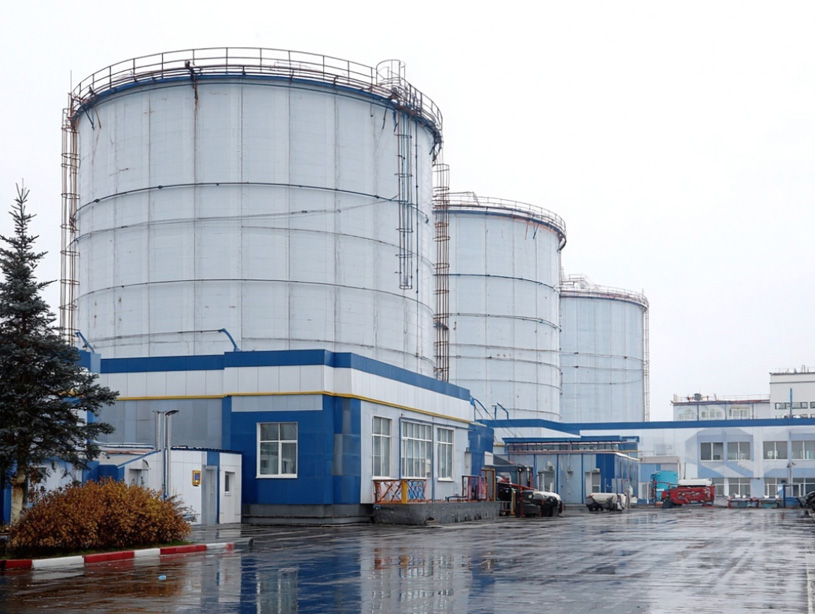

Комплекс резервуаров для битума с единой системой подогрева

Ключевая задача: почему подогрев и теплоизоляция так важны

Битум при комнатной температуре представляет собой твердый материал с температурой размягчения +45...+80°C в зависимости от марки. Без подогрева резервуар превращается в бесполезную емкость с застывшей массой.

Температурные режимы для различных операций:

• Транспортировка и перекачка: +110-130°C (вязкость 150-300 сСт).
• Приготовление асфальтобетонной смеси: +140-160°C (оптимальная текучесть).
• Распыление и эмульгирование: +150-180°C (минимальная вязкость).

Роль теплоизоляции в экономике битумохранилища: Без качественной теплоизоляции толщиной 100-200 мм затраты на поддержание температуры становятся колоссальными. При температуре наружного воздуха -20°C неутепленный резервуар объемом 75 м³ теряет до 150-200 кВт тепловой мощности, что эквивалентно непрерывной работе 30-40 бытовых электрочайников.

Экономический эффект теплоизоляции:

• Снижение теплопотерь в 4-5 раз.
• Уменьшение времени разогрева в 2-3 раза.
• Экономия энергоресурсов до 70% за отопительный сезон.
• Защита персонала от ожогов при контакте с горячими поверхностями.

Сравнение технологий подогрева: что выбрать для АБЗ?

Выбор системы подогрева – критически важное инженерное решение, определяющее эффективность всего битумного хозяйства.

Нагрев термальным маслом: "золотой стандарт" для АБЗ

Принцип работы: По системе труб ("масляной рубашке") или внутренним змеевикам циркулирует специальное термомасло, нагреваемое в отдельном термомасляном котле до +200-250°C.

Преимущества термомасляного нагрева:

• Равномерный прогрев всего объема без локальных перегревов.
• Отсутствие прямого контакта нагревательных элементов с битумом.
• Исключение коксования благодаря мягкому теплообмену.
• Возможность точного регулирования температуры ±5°C.
• Работа при атмосферном давлении (безопасность).
• Долговечность системы – срок службы 15-20 лет.

Недостатки:

• Требуется дополнительный термомасляный котел.
• Более высокая первоначальная стоимость системы.
• Необходимость периодической замены термомасла (каждые 3-5 лет).
• Сложность системы автоматики.

Оптимальное применение: АБЗ производительностью свыше 50 т/ч, постоянное круглогодичное производство, резервуары объемом от 25 м³.

Электрический нагрев: простота с ограничениями

Принцип работы: Трубчатые электронагреватели (ТЭНы) размещаются внутри резервуара и напрямую контактируют с битумом.

Преимущества электрического нагрева:

• Простота конструкции и монтажа.
• Быстрый запуск системы без предварительного прогрева.
• Точная регулировка мощности нагрева.
• Компактность оборудования.
• Независимость от внешних теплоносителей.

Недостатки:

• Высокий риск коксования битума на поверхности ТЭНов.
• Дорогая электроэнергия увеличивает эксплуатационные расходы в 2-3 раза.
• Выход ТЭНа из строя требует полного опорожнения резервуара.
• Неравномерность прогрева при больших объёмах.
• Повышенные требования к электробезопасности.

Оптимальное применение: Малые АБЗ сезонного действия, резервуары до 25 м³, временные и мобильные установки.

Паровой нагрев: устаревающая технология

Принцип работы: Насыщенный пар давлением 0,3-0,6 МПа подается в систему внутренних змеевиков или регистров.

Преимущества парового нагрева:

• Использование существующего парового хозяйства предприятия.
• Относительно низкая стоимость теплоносителя.
• Быстрый прогрев при пуске системы.
• Простота конструкции нагревательных элементов.

Недостатки:

• Сложность поддержания высоких температур (+160°C и выше).
• Риск гидроударов при конденсации пара.
• Коррозия нагревательных элементов от конденсата.
• Необходимость сложной системы конденсатоотвода.
• Неравномерность температуры по объему резервуара.

Оптимальное применение: Предприятия с избытком пара, битум марок с низкой рабочей температурой, реконструкция существующих объектов.

Дополнительные, но важные элементы: мешалки и датчики

Современное битумохранилище – это не просто резервуар с подогревом, а сложный технологический комплекс с системами перемешивания и автоматизации.

1. Системы перемешивания битума

Мешалки лопастного типа обеспечивают равномерность температуры и предотвращают расслоение продукта:

Функции системы перемешивания:

• Ускорение прогрева битума в 2-3 раза за счет конвекции.
• Предотвращение образования застойных зон в углах резервуара.
• Гомогенизация битума различных поставок.
• Предотвращение осаждения механических примесей.

Типы мешалок для битума:

• Рамные мешалки – для резервуаров объемом до 50 м³.
• Якорные мешалки – для крупных резервуаров свыше 100 м³.
• Винтовые мешалки – для высоковязких битумов.

Технические параметры:

• Скорость вращения: 5-15 об/мин.
• Мощность привода: 3-15 кВт в зависимости от объема.
• Материал лопастей: сталь 09Г2С с термостойким покрытием.

2. Системы контроля и автоматизации

Датчики температуры размещаются в нескольких точках резервуара для контроля равномерности прогрева:

• В верхней части резервуара (контроль перегрева).
• В средней части (рабочая температура).
• В нижней части у заборного патрубка (готовность к отгрузке).

Системы автоматического управления включают:

• ПИД-регуляторы для поддержания заданной температуры.
• Аварийные сигнализаторы превышения критических температур.
• Системы дистанционного мониторинга через SCADA.
• Программируемые контроллеры для оптимизации энергопотребления.

Устройство резервуара для битума с термомасляным подогревом и системой перемешивания

Конструктивные особенности резервуаров для битума

Стальные резервуары для битума имеют специфические конструктивные решения, обусловленные высокими рабочими температурами и свойствами продукта.

Требования к материалам

Марки стали для высокотемпературных применений:

• 09Г2С – основная марка для температур до +200°C.
• 16ГС – для особо ответственных конструкций.
• 12Х1МФ – жаропрочная сталь для элементов, контактирующих с термомаслом.

Усиленные конструктивные элементы:

• Увеличенная толщина стенок для компенсации температурных напряжений.
• Компенсаторы температурных расширений на трубопроводах.
• Огнеупорная теплоизоляция в зонах высоких температур.
• Специальные люки для обслуживания нагревательных элементов.

Системы безопасности

Противопожарные меры:

• Автоматическое отключение подогрева при превышении +200°C.
• Системы аварийного охлаждения водяным орошением.
• Взрывозащищенное электрооборудование категории 1Г.
• Стационарные системы пенного пожаротушения.

Экологическая безопасность:

• Герметичные системы для предотвращения выбросов паров битума.
• Конденсаторы для улавливания летучих фракций.
• Системы контроля загрязнения атмосферного воздуха.

Энергетическая эффективность битумохранилищ

Правильная организация энергетического хозяйства битумохранилища определяет его экономическую эффективность.

Расчет тепловых нагрузок

Составляющие теплового баланса:

• Потери через ограждающие конструкции: 60-70% общих потерь.
• Нагрев поступающего битума: 20-25%.
• Потери с отходящими газами: 5-10%.
• Прочие потери (трубопроводы, арматура): 5-10%.

Удельные энергозатраты (кВт·ч на тонну готового асфальта):

• Термомасляная система: 8-12 кВт·ч/т
• Электрическая система: 15-25 кВт·ч/т
• Паровая система: 10-15 кВт·ч/т

Мероприятия по энергосбережению

Оптимизация теплоизоляции:

• Увеличение толщины изоляции с 100 до 150 мм снижает потери на 20-25%.
• Применение современных материалов (аэрогель, вакуумные панели).
• Устранение мостиков холода в местах крепления оборудования.

Рекуперация тепла:

• Использование тепла отходящих газов для предварительного подогрева битума.
• Теплообменники на линиях готового продукта.
• Накопители тепловой энергии для работы в ночные часы.

Эксплуатация и обслуживание

Битумохранилища требуют специфического подхода к обслуживанию из-за высоких рабочих температур и свойств продукта.

Регламент технического обслуживания

Ежедневные операции:

• Контроль температуры во всех точках измерения.
• Проверка работы систем перемешивания.
• Мониторинг давления в системе термомасла.
• Контроль уровня битума в резервуарах.

Еженедельное обслуживание:

• Проверка герметичности нагревательных контуров.
• Контроль состояния теплоизоляции.
• Анализ качества битума (температура размягчения, пенетрация).
• Очистка датчиков и контрольно-измерительных приборов.

Сезонное обслуживание:

• Ревизия мешалок и приводов.
• Замена уплотнений и сальниковых набивок.
• Диагностика состояния нагревательных элементов.
• Очистка внутренних поверхностей от отложений.

Предотвращение коксования и очистка

Профилактические меры:

• Строгое соблюдение температурных режимов.
• Использование качественных термомасел с высокой термостабильностью.
• Регулярное перемешивание для предотвращения застойных зон.
• Контроль времени пребывания битума при высоких температурах.

Технологии очистки:

• Промывка растворителями (толуол, ксилол) при температуре +60-80°C.
• Механическая очистка скребками и щетками.
• Пароводяная очистка для удаления остатков растворителей.
• Утилизация отходов очистки согласно экологическим требованиям.

"Никогда не экономьте на толщине теплоизоляции. Увеличение толщины минеральной ваты со 100 до 150 мм удорожает конструкцию на 5-7%, но в процессе эксплуатации снижает ежемесячные затраты на подогрев на 20-30%. Эти инвестиции окупаются за первый же строительный сезон" – отмечают инженеры завода "ГОСТ Металл".

Выбор оптимальной конфигурации

При выборе конфигурации битумохранилища необходимо учитывать множество факторов производственного и экономического характера.

Критерии выбора типа резервуара

Горизонтальные резервуары (РГС) оптимальны при:

• Ограниченной высоте помещения.
• Необходимости быстрого разогрева малых объемов.
• Мобильных и временных установках.
• Объемах до 100 м³.

Вертикальные резервуары (РВС) предпочтительны при:

• Больших объемах хранения (свыше 100 м³).
• Ограниченной площади застройки.
• Необходимости минимизации теплопотерь.
• Стационарных крупных АБЗ.

Определение оптимального объема

Расчет необходимого объема битумохранилища: Объем = (Суточная производительность АБЗ × Процент битума в смеси × Запас дней) / Плотность битума

Пример расчета для АБЗ производительностью 800 т/сутки:

• Содержание битума в смеси: 5%
• Технологический запас: 7 дней
• Плотность битума: 1000 кг/м³

Необходимый объем = (800 × 0,05 × 7) / 1,0 = 280 м³

Рекомендуемая конфигурация: 4 резервуара по 75 м³ или 3 резервуара по 100 м³ для обеспечения гибкости производства и возможности обслуживания.

Часто задаваемые вопросы

Чем резервуар для битума отличается от резервуара для мазута?

Основное отличие – в рабочей температуре. Битум требует поддержания температуры +110-160°C против +40-80°C для мазута. Это обуславливает более мощную систему подогрева (в 1,5-2 раза), усиленную теплоизоляцию (150-200 мм против 100 мм) и применение жаропрочных материалов. Также битумные резервуары чаще оборудуются мешалками для обеспечения однородности продукта.

Какой тип резервуара лучше для битума: вертикальный или горизонтальный?

Выбор зависит от объема и условий эксплуатации. Для объемов до 100 м³ предпочтительны горизонтальные резервуары из-за лучшей равномерности прогрева и удобства обслуживания. Для больших объемов экономически выгоднее вертикальные резервуары, так как они имеют меньшую удельную поверхность и, соответственно, меньшие теплопотери.

Как часто нужно чистить резервуар для битума?

Частота очистки зависит от качества битума и соблюдения температурного режима. При правильной эксплуатации без перегрева очистка требуется каждые 2-3 года. При частых нарушениях температурного режима или использовании низкокачественного битума - ежегодно. Признаки необходимости очистки: ухудшение качества битума, затруднения при перекачке, неравномерность прогрева.

Заключение

Правильный резервуар для битума – это не просто ёмкость, а сбалансированный теплотехнический комплекс, который экономит деньги и гарантирует непрерывность производства. Выбор системы подогрева должен основываться на комплексном анализе производственных задач, доступных энергоресурсов и экономической эффективности. Термомасляные системы остаются золотым стандартом для крупных АБЗ, обеспечивая оптимальное сочетание надежности, эффективности и безопасности. Наш завод изготавливает резервуары для битума с учётом необходимости поддержания высоких температур.
