Насосную установку нельзя добавлять в проект после того, как помещения и инженерные трассы уже распределены. Ей нужны источник воды, электроснабжение, место для обслуживания, безопасный доступ и связь с автоматикой. Если эти условия не согласованы в начале, на рабочей стадии появляются пересечения труб, нехватка высоты и неудобные проходы.

Архитектору, конструктору и инженерам важно рассматривать насосную как технологическое помещение с понятным сценарием эксплуатации. Размер станции – только исходная величина. Вокруг неё требуется пространство для арматуры, демонтажа двигателей, прокладки кабелей и контрольных операций.

Практический факт: компактная установка не гарантирует компактного помещения. Основную площадь могут занять коллекторы, запорная арматура, проходы и зоны обслуживания.

Какие связи нужно заложить в проект

Источник и запас воды

Параметры источника определяют входные условия для насосов. Если предусмотрен резервуар, учитывают минимальный расчётный уровень, устройство забора и возможность обслуживания. Если используется наружная сеть, нужны подтверждённые расход и давление в требуемом режиме. Предположение о постоянном давлении без исходных данных создаёт риск недобора напора.

Трасса от источника должна обеспечивать расчётный приток. Лишние повороты, сужения и неподходящая арматура увеличивают сопротивление. Для сложной схемы полезно согласовывать план насосной одновременно с гидравлическим расчётом, а не после него.

Напорная сеть здания

На выходе насосы связаны с коллекторами и зонами пожарной защиты. Высотное положение, протяжённость труб, разделение на зоны и характеристики арматуры влияют на требуемый напор. Архитектурное изменение шахты или отметки этажа может изменить гидравлику, поэтому смежные разделы должны обмениваться актуальными данными.

Как выбрать компоновку оборудования

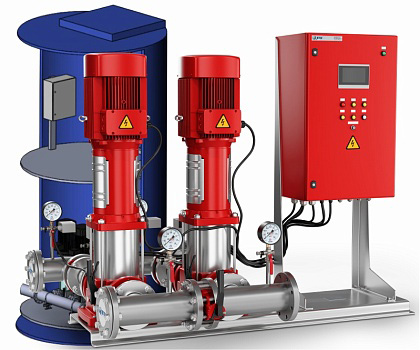

Сначала определяют расчётные параметры и принцип резервирования, затем проверяют габариты. Комплексные решения, включая JETEX, могут объединять насосы, основание, коллекторы и управление. Точный состав всё равно задаёт спецификация: одинаковое название серии не означает одинаковые размеры и мощность.

Параллельные агрегаты размещают так, чтобы каждый можно было отключить предусмотренной арматурой и обслужить без демонтажа соседнего. Перед двигателем оставляют пространство для снятия, рядом с клапанами – для работы инструментом. Минимальный проход на плане должен сохраняться после монтажа кабельных лотков и изоляции труб.

Если проектируется насосная установка для автоматического пожаротушения, отдельно проверяют взаимодействие с источниками сигнала и смежной автоматикой. Насосы не выбирают изолированно от алгоритма: шкаф должен получать нужные команды, запускать заданный агрегат и передавать понятные состояния.

Требования к помещению

Доступ и транспортировка

Маршрут доставки проверяют от въезда на объект до фундамента. Габарит дверей, повороты коридора, лестницы и грузоподъёмность средств перемещения должны соответствовать наиболее крупному узлу. Если установка поступает собранной, её размеры могут отличаться от габаритов отдельного насоса.

Эксплуатационный доступ тоже проектируют заранее. Персоналу нужно осматривать манометры, проверять положение арматуры и подходить к шкафу управления. Проход не должен пересекаться с зоной возможного демонтажа тяжёлого двигателя.

Пол, дренаж и защита от воды

Основание рассчитывают на массу установки и рабочие нагрузки. Монтажные опоры должны обеспечивать устойчивость и соответствовать документации. Трубопроводы крепят независимо, чтобы их вес и температурные перемещения не передавались на патрубки оборудования.

В помещении возможны проливы при обслуживании и утечки. Архитектурно-инженерное решение должно обеспечивать контролируемый отвод воды, не создавая опасности для соседних помещений. Электрооборудование размещают с учётом возможного попадания влаги и требований к его исполнению.

Температура, вентиляция и шум

Электродвигатели и преобразовательная техника выделяют тепло. Вентиляцию проверяют для расчётного режима, а не только для пустого помещения. Одновременно исключают замерзание воды и конденсацию влаги на оборудовании.

Шум и вибрация могут передаваться на конструкции. Это особенно важно, если рядом находятся помещения с постоянным пребыванием людей. Решение включает выбор места, конструкцию основания, крепления труб и предусмотренные проектом виброразвязки.

Электрическая часть и диспетчеризация

Нагрузки двигателей передают электрикам до выпуска щитовых решений. Учитывают пусковые токи, способ запуска, число агрегатов и требуемую схему питания. Кабельные трассы не должны мешать демонтажу механической части или проходить в зоне вероятного залива.

Список сигналов формируют совместно специалисты по пожарной автоматике, электроснабжению и насосной установке. Термины в разных разделах должны совпадать. Сигнал «авария» без расшифровки может оказаться недостаточным для эксплуатации, если невозможно понять, какой агрегат или цепь требуют проверки.

Координация информационной модели

В цифровой модели желательно показывать не только корпус станции, но и коллекторы, арматуру, шкаф, зоны обслуживания и демонтажа. Тогда коллизии обнаруживаются до монтажа. Условный прямоугольник по внешним размерам не выявит конфликт рукоятки клапана с кабельным лотком.

После выбора конкретного исполнения модель обновляют по подтверждённым данным. Временный типоразмер помечают как предварительный. Иначе смежные разделы могут принять его за окончательный и закрепить неверные отверстия либо отметки.

Что проверить перед выпуском рабочей документации

На сводном плане проверяют трассы воды и кабелей, отметки присоединений, доступ к арматуре, направление открытия дверей и маршрут замены оборудования. В спецификациях сверяют обозначения агрегатов, мощность, питание и принадлежность к шкафам. На схемах должны совпадать число насосов и логика их подключения.

Отдельный контроль проводят после значимых архитектурных изменений. Перенос стены на несколько сотен миллиметров может сократить проход или перекрыть демонтажную зону. Изменение отметки резервуара влияет на входные условия насоса. Такие правки требуют повторной междисциплинарной проверки.

Приёмка смонтированной установки

На объекте сопоставляют фактическую сборку с проектом: расположение насосов, направление потока, арматуру, крепления, кабели и датчики. Затем по утверждённой программе проверяют запуск, достижение расчётных параметров и передачу сигналов. Обнаруженные расхождения фиксируют до закрытия отделкой и труднодоступными конструкциями.

Насосная пожаротушения работает надёжно, когда архитектура и инженерные разделы не противоречат друг другу. Достаточное помещение, корректные исходные данные и согласованный алгоритм создают условия, в которых оборудование можно испытать, обслуживать и при необходимости заменить без переделки здания.
