Подавляющее большинство автоматизированных систем содержат концевой выключатель. Данное устройство необходимо для их отключения в момент, когда подвижная часть достигнет определённой точки. Концевые выключатели служат датчиками в системах управления. Более подробно о функциях этих устройств читайте в нашей статье.

Что из себя представляют концевые выключатели

Все модели концевых выключателей являются электротехническими устройствами, обеспечивающими размыкание и замыкание цепи. Такие концевики устанавливают на движущиеся механизмы в целях ограничения перемещения последних в определённых границах. По сути, концевые модели по своему функционалу аналогичны обычным выключателям.

Корпус у этих устройств, как правило, металлический. Благодаря разноцветным светодиодам осуществляется контроль подачи питания и срабатывание датчика. За состояние подключения концевого выключателя отвечают контакты. Ими оснащаются большинство моделей концевиков.

Виды концевых выключателей

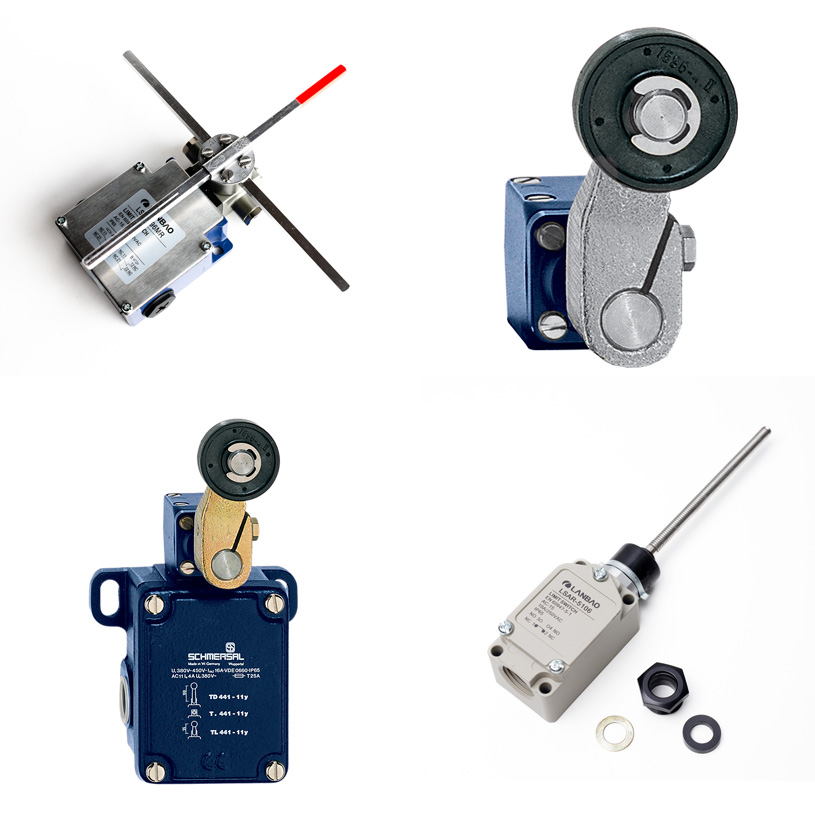

Современные производители выпускают следующие виды этих электротехнических устройств:

• механические;
• бесконтактные;
• магнитные.

Как уже было сказано выше, основные функции у всех моделей концевых выключателей одинаковые. Они служат для размыкания и соединения цепи. Датчики координируют работу путём воздействия на подвижные контакты или с помощью позиционного управления ими. Концевики, работающие по первому способу, называют контактными, а другие – бесконтактными. Например, те устройства, которые обеспечивают закрытие деверей автомашин, относятся к устройствам первого типа. Они служат не только для включения и выключения механизмов, но также способны определять положение контролируемого объекта. У контактных датчиков есть как плюсы, так и минусы. К первым относится простой монтаж и лёгкость использования. Недостатком контактных датчиков можно считать их недолговечность. Последнее объясняется тем, что они недостаточно изолированы от воздействия пыли или влаги. В этом отношении преимущество на стороне у бесконтактных выключателей. Они долговечны, поскольку хорошо защищены от воздействия указанных выше неблагоприятных факторов.

Механические концевые выключатели

Механические концевые выключатели могут иметь рычажное или роликовое управление. Такой концевик срабатывает в момент, когда элемент управления в виде рычага или колёсика попадёт под механическое воздействие. Тут же положение контактов меняется – они либо замыкаются, либо размыкаются. Об изменениях даёт знать сигнал.

Чаще всего концевые выключатели оснащаются двумя контактами - открытым и закрытым. Эти элементы присутствуют в каждом концевом выключателе.

В роликовых моделях процесс выключения происходит нажатием механизма на кнопку (ею служит маленький шток). В этот момент цепь питания размыкается. Отличительная особенность рычажных концевых выключателей заключается в том, что контакты таких устройств связаны опосредованно через шток или тягу с рычагом. Если последний испытывает на себе воздействие исполнительного механизма, выполняется процесс отключения.

Помимо стандартных концевых выключателей, современные производители предлагают микровыключатели. Принцип работы у них тот же, однако их регулировка потребует значительной внимательности и точности. Причина – небольшой ход. В целях его увеличения используется включение в схему промежуточной составляющей. Речь идёт о небольшом рычаге, оснащённом роликом. Используют такие концевики как в быту, так и в промышленности. К примеру, приборы устанавливаются на дверях в жилых помещениях. Эти устройства включают освещение в комнате в момент её открытия.

Бесконтактные концевые выключатели

Бесконтактные концевые выключатели срабатывают при попадании в зону чувствительности определённого предмета. В отличие от механических моделей, в бесконтактных концевиках нет движущихся элементов. Такой выключатель состоит из чувствительного элемента, силового ключа и компонента, анализирующего сигнал. Благодаря отсутствию трущихся и движущихся деталей бесконтактные концевики отличаются надёжностью. К тому же, их преимуществом является широкий функционал.

Первостепенная задача бесконтактного концевика заключается в обнаружении предмета. Помимо этого, датчик осуществляет такие операции, как подсчёт объектов, их позиционирование, а также последующую сортировку. И это далеко не весь спектр действий датчика. Бесконтактные выключатели востребованы в разных сферах промышленности.  Эти устройства классифицируются по признаку определения объекта на следующие виды:

1. Индуктивные. Эти датчики настроены на металлические и аморфные материалы. Они срабатывают в момент приближения или удаления объекта, как только порог напряжения выйдет за пределы допустимой величины.
2. Ёмкостные. Когда появляется объект, контур вибратора такого датчика запускается. По мере приближения предмета к устройству растёт ёмкость прибора. Между тем частота, которую вырабатывает мультивибратор, напротив, снижается. После превышения порога частот устройство отключится.
3. Оптические. Бесконтактные выключатели этого типа осуществляют контроль объектов, перекрывающих или отражающих излучение. Когда предмет оказывается в пространстве между концевиком и источником света, устройство прекращает подавать поток света.
4. Ультразвуковые. Они оснащаются кварцевыми звуковыми излучателями, которые образуют импульсные волны длиной 100-500 кНц, а также приёмником с настройками, соответствующими определённой частоте. Когда происходят изменения амплитуды звуковых волн, вызванные движением объекта, бесконтактный прибор обнаруживает новые значения и уже исходя из этого осуществляет управление выходными сигналами.

Магнитные концевые выключатели

Иначе эти приборы называют герконами или поплавковыми. Они настолько востребованы, что  начали вытеснять механические концевые выключатели. Контакты этих устройств меняют положение, если находятся на определенном расстоянии от магнита. В тот же момент в схему управления поступает сигнал. Такие выключатели оснащаются одним либо двумя контактами из ферромагнетика. У магнитных концевиков небольшие размеры. Их помещают в стеклянный или пластиковый корпус. Контакты в магнитных выключателях могут быть закрытыми, открытыми и переключаемыми. В закрытых происходит размыкание цепи. В приборах второго вида она, напротив, замыкается. Переключаемые контакты ведут себя по ситуации.

Магнитные выключатели используют в конструкциях откатных ворот. Также они могут стать частью охранной сигнализации.
