Трубопроводные системы редко состоят из труб одного диаметра. В реальных инженерных сетях постоянно возникает необходимость перейти с одного сечения на другое — при подключении оборудования, разветвлении магистрали, изменении расхода среды. Для этих задач используются переходы для трубопроводов — элементы, обеспечивающие плавное изменение диаметра без резкого гидравлического сопротивления и турбулентности.

Неправильный выбор геометрии перехода приводит к образованию застойных зон, скоплению газов, кавитации и преждевременному выходу из строя насосного оборудования и запорной арматуры. Стальные переходы изготавливаются по ГОСТ 17378-2001 и делятся на два принципиально разных типа: концентрические и эксцентрические. На первый взгляд разница кажется незначительной — оба изделия соединяют трубы разного диаметра. Но неверный выбор на практике оборачивается воздушными пробками, нарушением дренажа и дорогостоящими переделками.

Концентрический переход

Переход концентрический — деталь в форме симметричного усечённого конуса, у которой оси малого и большого торца совпадают. При монтаже такой переход симметричен относительно осевой линии трубопровода: обе трубы находятся строго на одной оси.

Симметричная конусная форма обеспечивает равномерное распределение скоростей по сечению. Поток сужается или расширяется одинаково со всех сторон, что минимизирует образование вихрей. Угол раскрытия конуса составляет от 8° до 30° в зависимости от соотношения диаметров: чем меньше угол, тем плавнее переход и ниже гидравлические потери.

Где применяется:

• вертикальные трубопроводы — сила тяжести действует вдоль оси, газ беспрепятственно поднимается вверх, конденсат опускается вниз
• напорные линии насосов — риск выделения воздуха минимален, симметричная форма снижает турбулентность перед клапанами и расходомерами
• газопроводы без конденсата — однородная среда не требует дренажа
• системы с абразивными средами — равномерный износ стенок, в отличие от эксцентрического варианта, где одна сторона истончается быстрее

Эксцентрический переход

Переход эксцентрический — асимметричная деталь, в которой центры торцов смещены относительно друг друга. Одна сторона расположена параллельно оси трубопровода, образуя прямую стенку, противоположная — под углом. Эксцентриситет рассчитывается как половина разницы диаметров: e=(D−d)/2. Для перехода 219×108 мм это составит 55,5 мм.

Такая геометрия решает фундаментальную проблему горизонтальных трубопроводов — сепарацию фаз. При симметричной детали в верхней части образуется воздушный карман, сужающий проходное сечение и провоцирующий кавитацию в насосах. Прямая стенка эксцентрической детали позволяет выровнять верхний или нижний край трубопровода в зависимости от задачи: монтаж плоской стороной вниз (Flat on Bottom, FOB) или вверх (Flat on Top, FOT).

Где применяется:

• всасывающие патрубки центробежных насосов (FOT) — исключает скопление воздуха и кавитацию, требование закреплено в ANSI/HI 9.6.6
• горизонтальные жидкостные трубопроводы с самотёчным дренажем (FOB) — нижняя образующая остаётся в одной плоскости, система полностью опорожняется
• паропроводы (FOB) — обеспечивает сток конденсата к конденсатоотводчикам, устраняя риск гидравлических ударов
• надземные трубопроводы на опорах — сохраняет нижнюю образующую на одной высоте, упрощая конструкцию опор
• тепловые сети — корректный дренаж при остановке и исключение воздушных пробок при заполнении

Ключевые отличия концентрического и эксцентрического перехода

Форма:

• Концентрический — симметричный конус
• Эксцентрический — асимметричный конус, одна стенка прямая

Расположение осей:

• Концентрический — совпадают
• Эксцентрический — смещены на величину эксцентриситета

Риск воздушных пробок (горизонталь):

• Концентрический — высокий
• Эксцентрический — устраняется при монтаже FOT

Дренаж (горизонталь):

• Концентрический — неполный, образует карман
• Эксцентрический — обеспечивается при монтаже FOB

Риск кавитации насоса:

• Концентрический — высокий на всасывании
• Эксцентрический — устраняется при правильной ориентации

Вертикальные системы:

• Концентрический — предпочтительно
• Эксцентрический — применяется, менее удобен

Абразивные среды:

• Концентрический — предпочтительно
• Эксцентрический — риск локального ускоренного износа

Стоимость изготовления:

• Концентрический — ниже
• Эксцентрический — выше из-за сложности формовки

Принципиальный момент: концентрические и эксцентрические переходы не взаимозаменяемы в горизонтальных системах. Замена одного типа другим без пересмотра монтажной схемы — распространённая ошибка, последствия которой проявляются уже в процессе эксплуатации.

Как правильно выбрать тип перехода

Шаг 1. Определите ориентацию трубопровода. Вертикальный участок — концентрический переход оптимален в большинстве случаев. Горизонтальный или наклонный — начинайте анализ с эксцентрического.

Шаг 2. Определите транспортируемую среду:

• жидкость → важен дренаж → эксцентрический FOB
• газ → важно воздухоотведение → эксцентрический FOT
• пар → важен отвод конденсата → эксцентрический FOB
• абразивная суспензия → концентрический для равномерного износа стенок

Шаг 3. Проверьте наличие насосного оборудования. Переход перед центробежным насосом на всасывании — только эксцентрический FOT, без исключений. Ошибочная установка концентрического элемента способна разрушить дорогостоящее оборудование за несколько месяцев из-за жёсткой кавитации.

Шаг 4. Оцените требования к дренажу. Если система должна полностью опорожняться самотёком — нижняя образующая трубопровода должна быть непрерывной. Концентрический переход создаёт карман: жидкость задерживается при переходе с большего диаметра на меньший.

Шаг 5. Учтите пространственные ограничения. Эксцентрический переход смещает ось трубопровода — это необходимо учесть в расчёте трассировки. Практическое правило: если есть сомнения в горизонтальной системе — выбирайте эксцентрический. Его применение там, где подошёл бы концентрический, почти не создаёт проблем. Обратное — неверно.

Заключение

Концентрические и эксцентрические переходы решают одну задачу — соединение труб разного диаметра — но делают это по-разному, и область применения у них не пересекается там, где это критично.

Концентрический — выбор для вертикальных участков, напорных линий, газовых систем и абразивных сред. Проще в изготовлении, дешевле, не требует контроля ориентации при монтаже.

Эксцентрический — решение для горизонтальных жидкостных трубопроводов, всасывающих линий насосов, паропроводов и систем с обязательным дренажем. Дороже и требует правильной ориентации (FOT или FOB), но именно он обеспечивает корректную работу системы в этих условиях.

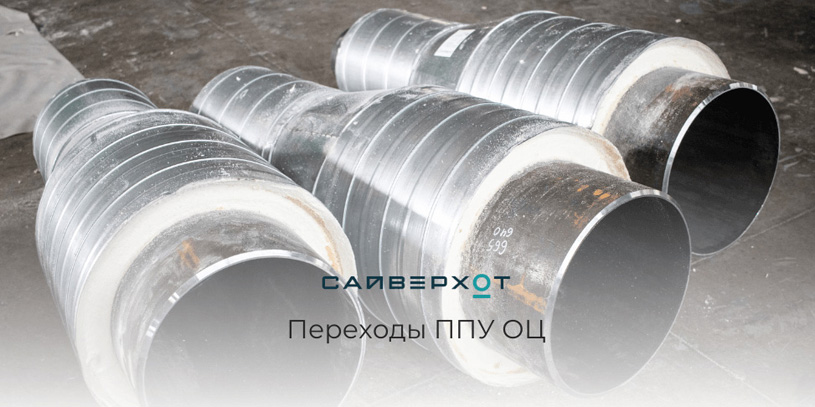

Оба типа выпускаются по ГОСТ 17378-2001 из углеродистой, низколегированной и нержавеющей стали. Однако в тепловых сетях голый металл не используется — оба вида переходов требуют надёжной теплоизоляции, таковыми являются переходы ППУ заводского исполнения по ГОСТ 30732-2020.

Заводская изоляция исключает пустоты, обеспечивает равномерный слой теплоизоляции и при необходимости комплектуется системой ОДК.

При этом важно выбирать продукцию от надёжного поставщика труб ППУ, например от завода изоляции труб САЙВЕРХОТ, специализирующегося на производстве труб и фитингов в пенополиуретановой теплоизоляции.

Таким образом, грамотный подбор типа перехода в связке с качественным заводским ППУ-покрытием — это гарантия безаварийной работы трубопровода на весь расчетный срок службы.
