При строительстве тепловых сетей нет второстепенных элементов. Даже если сама труба изготовлена по всем требованиям гос. стандартов, именно стыковые соединения остаются наиболее уязвимыми участками трубопровода. Ошибки монтажа при изоляции стыка могут привести к попаданию внутрь конструкции влаги, что приводит к коррозии стальной трубы, увеличению теплопотерь и сокращению срока службы всей магистрали.

Именно поэтому теплогидроизоляции трубопроводов ППУ применяются комплекты заделки стыков (КЗС) – готовые наборы материалов, позволяющие выполнить монтаж стыков быстро, качественно и в полном соответствии с требованиями ГОСТ 30732-2020.

Что такое комплект заделки стыка КЗС?

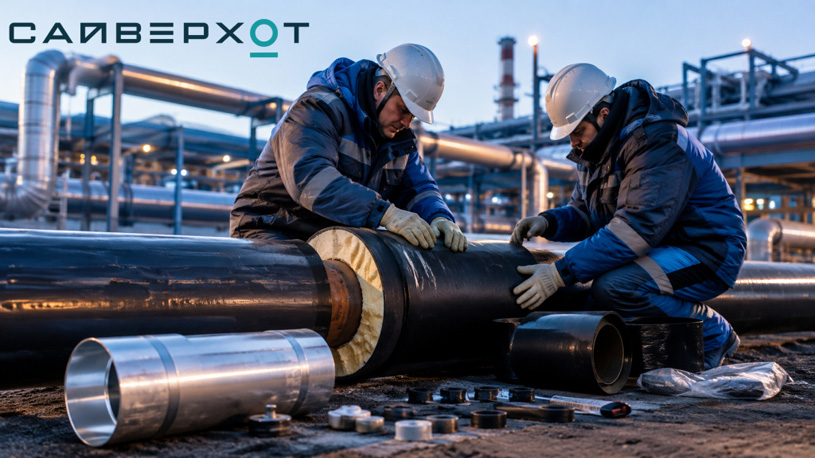

Комплект для заделки стыков (КЗС) – это полностью укомплектованный набор материалов, предназначенный для тепло- и гидроизоляции сварных соединительных участков труб и фитингов ППУ. Он позволяет также провести работы по монтажу СОДК, элементы которого также необходимо соединять в местах стыков труб и фитингов.

Использование готовых комплектов позволяет:

• обеспечить герметичность наружной оболочки в месте стыка трубопровода;

• теплоизолировать стык;

• произвести монтаж сигнальных проводников СОДК.

Почему качество заделки стыков настолько важно?

По статистике эксплуатации тепловых сетей, нередко проблемы возникают именно в местах соединений трубопровода.

Некачественно изолированный стык может привести к:

• проникновению влаги (осадки, грунтовые воды);

• разрушению пенополиуретана;

• коррозии стальной трубы;

• увеличению теплопотерь;

• дорогостоящему ремонту участка сети;

• сокращению общего срока службы трубопровода.

Готовые комплекты КЗС содержат все требуемые элементы для герметизации и изоляции стыков, поэтому нет необходимости поиска нужных расходных материалов. КЗС соответствует нормам ГОСТ 30732-2020, поэтому строительные организации используют их в своей работе.

Какие бывают комплекты КЗС?

Выбор комплекта зависит от типа наружной оболочки трубопровода.

КЗС для труб ППУ ПЭ

Данные наборы применяются при строительстве подземных тепловых сетей, где трубы имеют полиэтиленовую защитную оболочку.

Существует два основных варианта:

КЗС(т)

Используется совместно с термоусаживаемой муфтой.

Особенности:

• подходит для различных диаметров труб;

• отличается простой технологией монтажа;

• обеспечивает надежную герметизацию при соблюдении технологии нагрева.

КЗС(эл) или КЗС(эс)

Предназначен для труб большого диаметра.

Отличительные особенности:

• применяется электросварная муфта;

• фиксация выполняется при помощи встроенных нагревательных элементов;

• обеспечивает максимально прочное соединение;

• рекомендуется для ПЭ-оболочек диаметром свыше 450 мм.

КЗС для труб ППУ ОЦ

Если трубопровод прокладывается надземным способом, используется оцинкованная оболочка.

В этом случае применяется КЗС(ц).

Главное отличие – вместо полиэтиленовой муфты используется защитный оцинкованный кожух с использованием клеевой основы.

Что входит в комплект заделки стыка?

В зависимости от исполнения в состав могут входить:

• термоусаживаемая или электросварная муфта;

• оцинкованный защитный кожух;

• пенопакет с компонентами ППУ;

• комплект для монтажа системы ОДК;

• медные луженые гильзы;

• термоусаживаемая лента;

• адгезивная лента;

• пробки для заливочных отверстий;

• элементы крепления;

• латки;

• инструкция по монтажу.

Важно отметить, что каждый комплект рассчитан на изоляцию одного стыка, поэтому объем компонентов ППУ уже заранее дозирован производителем.

Основные этапы монтажа КЗС

Несмотря на различия между КЗС ПЭ и КЗС ОЦ, общая технология остается похожей.

Она включает несколько последовательных операций:

1. Сварка труб.

2. Подготовка поверхности.

3. Монтаж системы оперативного дистанционного контроля (СОДК).

4. Установка защитной муфты или оцинкованного кожуха.

5. Заполнение стыка пенополиуретаном.

6. Герметизация технологических отверстий.

7. Контроль качества выполненной изоляции.

При соблюдении технологии изоляция стыка практически не уступает заводской оболочке трубы.

Преимущества использования заводских комплектов КЗС

Использование готовых наборов позволяет существенно сократить время монтажа и снизить вероятность ошибок.

Основные преимущества:

✔ соответствие требованиям ГОСТ 30732-2020;

✔ полный комплект материалов;

✔ правильная дозировка компонентов ППУ;

✔ высокая герметичность соединения;

✔ отличная адгезия материалов;

✔ быстрый монтаж в полевых условиях;

✔ защита от влаги и промерзания;

✔ увеличение срока службы трубопровода;

✔ снижение затрат на обслуживание тепловой сети.

Мнения экспертов завода «САЙВЕРХОТ»

«На практике именно качество изоляции стыков определяет долговечность всей теплотрассы. Даже самая качественная труба не сможет обеспечить расчетный срок службы, если место соединения выполнено с нарушением технологии. Использование заводских комплектов КЗС исключает проблему несовместимости материалов, упрощает монтаж и гарантирует соответствие требованиям государственных нормативных документов».

Как выбрать комплект КЗС?

При подборе необходимо учитывать несколько параметров:

• тип наружной оболочки (ПЭ или ОЦ);

• диаметр стальной трубы;

• диаметр защитной оболочки;

• толщину теплоизоляции;

• способ монтажа;

• условия эксплуатации трубопровода.

Почему выбирают комплекты КЗС производства завода «Сайверхот»?

Завод «Сайверхот» выпускает комплекты изоляции стыков, полностью соответствующие требованиям действующих нормативов. В ассортименте представлены решения для трубопроводов ППУ ПЭ и ППУ ОЦ различных диаметров, что позволяет подобрать комплект практически для любого проекта. В состав каждого набора входят необходимые комплектующие для монтажа одного стыка, а дозировка компонентов ППУ рассчитана с учетом размеров соединения. Кроме того, продукция сопровождается технической документацией и инструкциями по монтажу.

Заключение

Комплект заделки стыка КЗС – это не просто набор расходных материалов, а важный элемент надежной эксплуатации трубопроводов в ППУ-изоляции. От качества изоляции стыков также зависит герметичность, энергоэффективность и долговечность всей тепловой сети.
