В системах водоснабжения, отопления, водоочистки и промышленных технологических линиях надежный контроль давления — это не просто удобство, а необходимость. От этого параметра зависит безопасность, энергоэффективность и бесперебойная работа всего оборудования. Однако столкнувшись с выбором, многие понимают, что ассортимент преобразователей (датчиков) давления огромен, а цены и характеристики различаются в разы. Как не переплатить за ненужные функции и при этом получить устройство, которое прослужит долгие годы? Эта статья даст вам чёткий и структурированный ответ на вопрос, какой преобразователь давления воды лучше в вашем конкретном случае. Вы получите практические знания, которые позволят вам разговаривать с поставщиками на одном языке и сделать осознанный выбор.

Основная сложность заключается в том, что «вода» — понятие широкое. Это может быть холодная питьевая вода, горячая вода в системе отопления, агрессивная сточная вода с примесями или морская вода. Каждая из этих сред предъявляет свои требования к материалу и конструкции датчика. Мы разберем все ключевые аспекты: от принципа работы и типов выходных сигналов до тонкостей монтажа и калибровки, чтобы после прочтения у вас не осталось пробелов в понимании этой темы.

Принцип работы и основные типы преобразователей давления

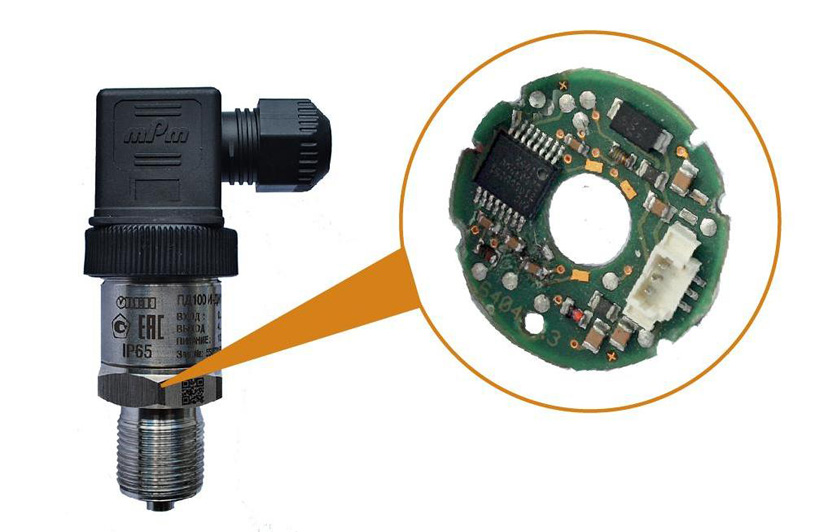

Преобразователь давления (часто его называют датчиком или сенсором) — это устройство, которое преобразует физическое воздействие давления жидкости на чувствительный элемент в унифицированный электрический сигнал (чаще всего 4-20 мА или 0-10 В). Сердцем большинства современных датчиков является тензометрический мост, нанесенный на мембрану. Под давлением мембрана изгибается, меняется сопротивление тензорезисторов, и это изменение преобразуется электронной схемой в выходной сигнал.

• По типу измеряемого давления:

  • Датчики абсолютного давления: Измеряют давление относительно вакуума. Применяются в барометрах, метеорологии, системах, где важен именно абсолютный показатель.

  • Датчики избыточного (относительного) давления: Самый распространенный тип для водных систем. Измеряют давление относительно текущего атмосферного. Именно их вы чаще всего видите в котельных, насосных станциях, трубопроводах.

  • Датчики дифференциального (перепада) давления: Измеряют разность давлений в двух точках. Ключевое применение — контроль загрязнения фильтров, измерение расхода с помощью диафрагмы, управление насосами.

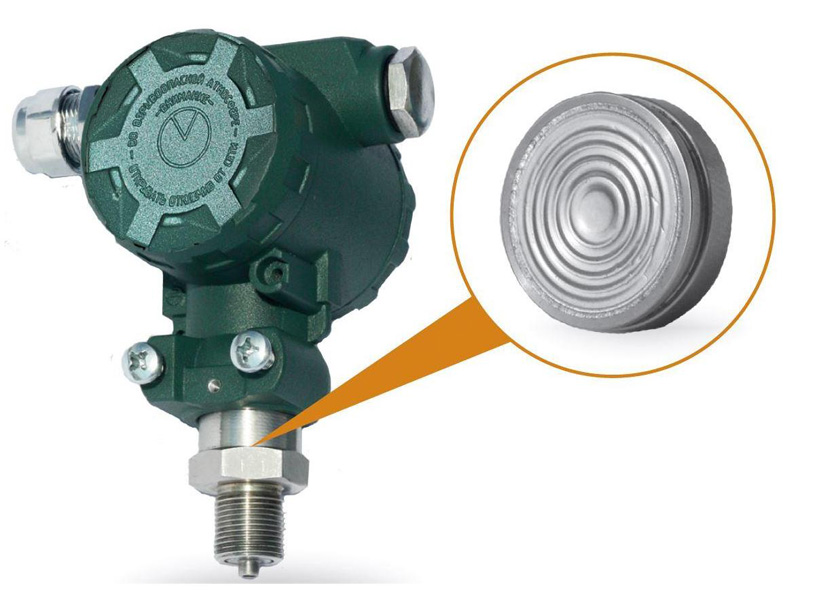

• По конструкции чувствительного элемента: Мембраны из нержавеющей стали (AISI 316L) — стандарт для чистой воды. Для агрессивных сред (морская вода, хлорированная вода) используют мембраны с тефлоновым или керамическим покрытием либо полностью керамические (алоксидовые) элементы, которые химически инертны.

Ключевые критерии выбора: на что смотреть в первую очередь

Чтобы отсеять неподходящие модели и сфокусироваться на оптимальных, последовательно оцените следующие параметры:

1. Диапазон измерения. Рабочее давление в системе должно находиться в средней трети шкалы датчика (например, для системы с рабочим давлением 6 бар идеально подойдет датчик на 0-10 бар). Это обеспечивает наилучшую точность и запас по перегрузке. Никогда не выбирайте датчик «впритык» к максимальному давлению.

2. Точность. Обозначается как процент от полной шкалы (FS) или от показания (RD). Для большинства инженерных систем водоснабжения достаточно точности 0.5% FS. Для коммерческого учета или лабораторных исследований требуются модели с точностью 0.1% и выше. Помните: высокая точность напрямую влияет на стоимость.

3. Выходной сигнал и питание. Самые распространенные варианты:

   • Аналоговый 4-20 мА (токовая петля): Надежный, устойчивый к помехам, позволяет передавать сигнал на большие расстояния (до 1-2 км). Стандарт для промышленной автоматики.

   • Аналоговый 0-10 В: Проще для интеграции в некоторые системы, но более чувствителен к падению напряжения в длинных проводах.

   • Цифровые интерфейсы (RS-485 с Modbus, HART, IO-Link): Позволяют подключать несколько датчиков к одной линии, передавать не только значение давления, но и диагностическую информацию, а также дистанционно настраивать устройство.

4. Материалы корпуса и мембраны. Для стандартных условий (чистая вода, неагрессивная среда) подойдет корпус из нержавеющей стали или алюминия с анодированием и мембрана из AISI 316L. Если вода хлорированная, морская или содержит абразивные частицы, необходим датчик с разделительной мембраной (с фланцем) или керамическим чувствительным элементом. Важный момент: для косвенного измерения уровня, то есть когда вам нужен датчик уровня жидкости в ёмкости https://owen.by/uroven/konduktometricheskie-datchiki-urovnya-2.html, используется именно преобразователь избыточного давления, установленный в нижней точке. Он измеряет давление водяного столба, которое прямо пропорционально высоте (1 бар ≈ 10 метров водяного столба).

5. Класс защиты корпуса (IP). Для установки внутри сухих помещений достаточно IP65 (защита от струй воды). Для уличного монтажа или в помещениях с высокой влажностью и возможностью прямого попадания воды требуется IP67 или IP68.

6. Температурный диапазон. Учитывайте как температуру измеряемой среды, так и окружающего воздуха. Для систем ГВС и отопления критично выбирать датчики, рассчитанные на температуру до 90-110°C.

Особенности применения: от бытовых систем до промышленности

• Частный дом, коттедж (автономное водоснабжение): Основная задача — управление насосной станцией и защита от «сухого хода». Здесь часто достаточно недорогого электромеханического реле давления. Однако для плавного регулирования и более точного контроля лучше подойдет аналоговый датчик 4-20 мА, подключенный к частотному преобразователю насоса.

• Промышленная водоподготовка и водоочистка: Требуется высокая надежность и стойкость к химическим реагентам. Широко используются датчики дифференциального давления для контроля состояния фильтров и мембран, а также датчики с тефлоновым покрытием.

• Теплоэнергетика (котельные, тепловые пункты): Работа с горячей водой под высоким давлением. Обязательны датчики с термокомпенсацией в заявленном диапазоне температур и запасом по максимальному рабочему давлению (Pmax). Часто требуется взрывозащищенное исполнение (Ex).

Практические советы по монтажу и эксплуатации

Даже лучший датчик может давать сбои при неправильной установке.

• Устанавливайте датчик с помощью импульсной отборной трубки (капилляра) или через мембранный разделитель, если есть риск засорения или замерзания воды в полости чувствительного элемента.

• Монтажное положение должно соответствовать рекомендациям производителя. Некоторые модели критичны к ориентации в пространстве.

• Обязательно используйте запорный и спускной (дренажный) вентили перед датчиком. Это позволит его демонтировать для поверки или замены без остановки всей системы.

• Для защиты от гидроударов в системах с быстро закрывающимися клапанами рекомендуется устанавливать демпферы (гасители) пульсаций.

Заключение: итоговый алгоритм выбора

Выбор преобразователя давления для воды — это технически обоснованное решение, а не угадывание. Мы разобрали типы датчиков, их принцип действия и все критически важные параметры. В качестве итога предлагаем вам четкий алгоритм действий:

1. Определите тип измеряемого давления (избыточное, дифференциальное) и рабочий диапазон с запасом не менее 30%.

2. Проанализируйте состав воды (температура, химическая агрессивность, наличие взвесей) и выберите соответствующий материал мембраны и тип конструкции (стандартная, с разделительной мембраной).

3. Выберите необходимый выходной сигнал (аналоговый 4-20 мА для большинства задач или цифровой для сложных систем) и класс защиты корпуса.

4. Продумайте схему монтажа, предусмотрев отсечные краны и защиту от гидроударов.

Главная рекомендация: Если ваша система критически важна, работает с нестандартными средами или вы сомневаетесь в выборе между несколькими моделями, обязательно обратитесь за консультацией к техническим специалистам компании-поставщика. Предоставьте им полные данные о вашей задаче: схему, параметры среды, требования к точности. Профессиональный подбор на этапе проектирования сэкономит ваши средства и нервы в будущем, обеспечив долгую и безотказную работу системы.
