При проектировании кабельных канализаций одним из ключевых вопросов становится правильный выбор типа кабельного колодца. От этого решения зависит не только функциональность системы связи, но и её долговечность, безопасность эксплуатации. Современные железобетонные колодцы представлены различными сериями и модификациями, каждая из которых имеет свои технические особенности и область применения.

Введение в кабельные колодцы (ККС, ККСР)

Назначение и применение

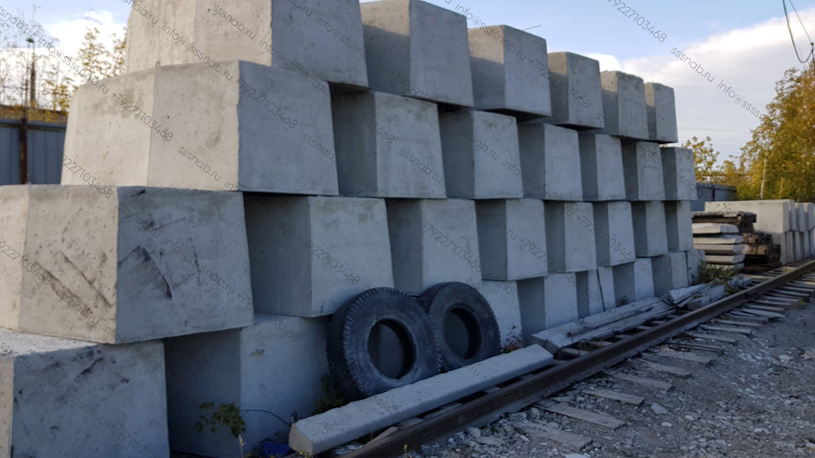

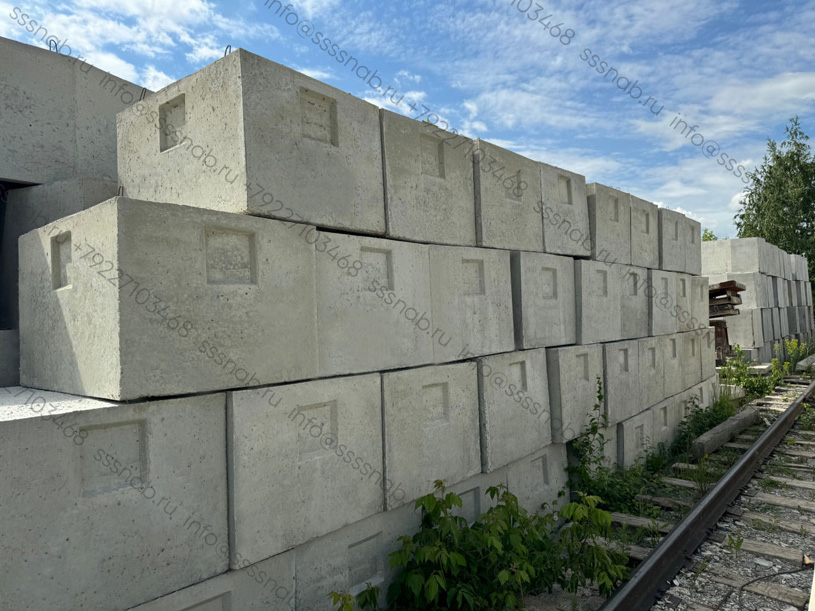

Кабельные колодцы связи представляют собой специализированные железобетонные конструкции, предназначенные для размещения кабельных соединений, распределительного оборудования и обеспечения доступа к линиям связи. Они являются неотъемлемой частью городской инфраструктуры и применяются при строительстве телекоммуникационных сетей, оптических линий связи, электрических кабельных систем.

Основные функции кабельных колодцев включают защиту соединений от внешних воздействий, обеспечение удобного доступа для технического обслуживания и формирование узловых точек для разветвления кабельных трасс. Подробное описание типовых моделей, их характеристик и вариантов комплектации представлено в каталоге продукции производителя.

Основные требования к конструкции

Железобетонные кабельные колодцы должны соответствовать строгим техническим требованиям. Для производства применяются тяжёлые бетоны с маркой по водонепроницаемости не менее W4, классом прочности на сжатие В15 (М200) и морозостойкостью F100. Эти характеристики обеспечивают надёжную эксплуатацию в температурном диапазоне от -50 до +50°C при относительной влажности до 100%.

Конструкция должна выдерживать воздействие агрессивных сред согласно СНиП 2.03.11-85, иметь специальные приспособления для крепления консолей и кронштейнов, а также предусматривать ниши для вводных каналов.

Обзор типовых моделей ККС и ККСР

Колодцы ККСР 2 серии (ККСР 2 10, ККСР 2 80 и др.)

Модели второй серии относятся к коробкам большого типа массой 1,45 тонны с двумя вводными каналами. Обозначение «10(80)» указывает на универсальность установки как под пешеходными зонами, так и под проезжей частью. Комплектация ГЕК предусматривает поставку с кронштейнами и болтами-ершами для крепления кабельного оборудования.

Колодцы ККС/ККСР 3 серии (ККС 3 10, ККСР 3 80 и др.)

Третья серия представляет колодцы малого типа массой 2,1 тонны с шестью вводными каналами. Эти конструкции предназначены для установки в местах разветвления трассы на два или три направления, что делает их оптимальным решением для узловых точек кабельных сетей.

Колодцы ККС/ККСР 4 серии (ККС 4 10, ККСР 4 80 и др.)

Четвёртая серия включает колодцы среднего типа массой 3,35 тонны с двенадцатью вводными каналами. Они применяются для установки в прямолинейных участках трассы и в точках с углом отклонения не более 30 градусов от прямой линии.

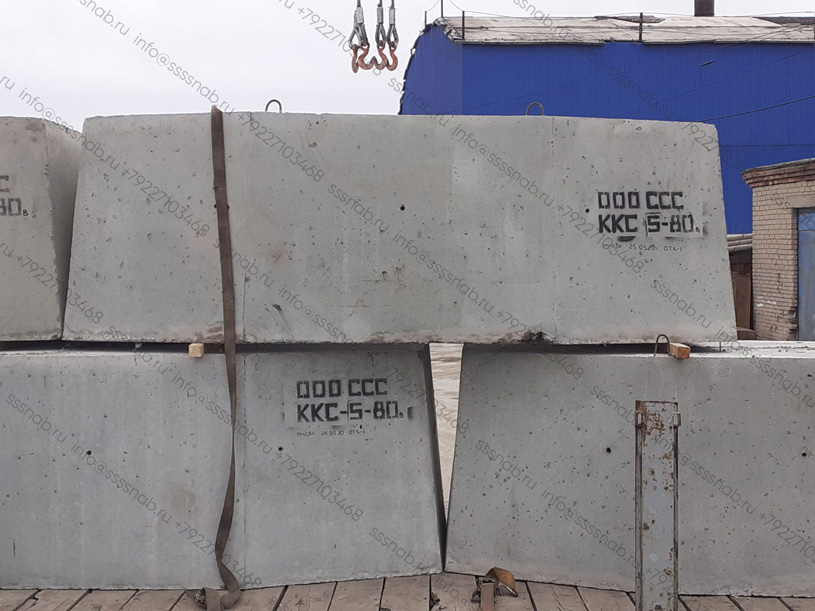

Колодцы ККС/ККСР 5 серии (ККС 5 10, ККСР 5 80 и др.)

Пятая серия представляет колодцы большого типа массой 5,1 тонны с двадцатью четырьмя вводными каналами. Эти масштабные конструкции предназначены для установки в точках поворота трассы под углом 90 градусов и в местах сложных кабельных разводок.

Особенности выбора по техническим условиям

Для городской среды и слабых нагрузок

При проектировании кабельных канализаций в пешеходных зонах и под тротуарами применяются колодцы с маркировкой «10». Они рассчитаны на небольшие нагрузки и обеспечивают надёжную защиту кабельных соединений в условиях городской среды. Для таких условий подходят модели ККС-1 и ККС-2 с универсальной маркировкой 10(80).

Для тяжёлого транспорта и зоны ГЭК

Колодцы с маркировкой «80» предназначены для установки под проезжей частью и выдерживают нагрузки от тяжёлого транспорта. Они имеют усиленное армирование и повышенную прочность конструкции. Комплектация ГЕК обеспечивает дополнительную надёжность крепления оборудования в условиях вибрационных нагрузок.

При необходимости быстрого доступа (ССД)

Для объектов, требующих частого обслуживания, предусмотрены специальные модификации с консольными крюками или консолями КСО. Маркировка ГЕК  указывает на такую комплектацию, обеспечивающую удобный и быстрый доступ к кабельному оборудованию.

Где купить и как выбрать надёжного производителя

На что обратить внимание при покупке

При выборе кабельных колодцев следует учитывать несколько ключевых факторов. Важно проверить соответствие продукции требованиям ГОСТ и ТУ, наличие сертификатов качества и опыт производителя. Особое внимание следует уделить составу коммерческого предложения, которое должно включать отпускную цену, стоимость комплектующих, сборки, гидроизоляции и доставки.

Производители ККС и ККСР: заводы и цены

Стоимость кабельных колодцев формируется из нескольких составляющих: отпускной цены изделия, стоимости доставки, работ по сборке и гидроизоляции, а также комплектующих материалов. Региональные производители предлагают различные ценовые решения, но важно учитывать не только стоимость, но и качество продукции, сроки поставки и техническую поддержку.

Заключение

Правильный выбор типа кабельного колодца определяется конкретными условиями эксплуатации, планируемыми нагрузками и требованиями проекта. Железобетонные конструкции различных серий обеспечивают надёжную защиту кабельных систем и долговечность инфраструктуры связи. При принятии решения следует учитывать технические характеристики, условия установки и репутацию производителя.

FAQ

Вопрос: Какая разница между маркировками ККС и ККСР?
Ответ: Маркировка ККС обозначает кабельный колодец связи, а ККСР – кабельный колодец связи разветвительный. Технически это одни и те же изделия, различие только в проектном наименовании.

Вопрос: Можно ли устанавливать колодцы с маркировкой «10» под проезжей частью?
Ответ: Колодцы с маркировкой «10» предназначены для пешеходных зон. Для проезжей части следует использовать модели с маркировкой «80» или универсальные «10(80)».

Вопрос: Что означает комплектация ГЕК?
Ответ: Комплектация ГЕК предусматривает поставку колодца с кронштейнами и болтами-ершами для крепления кабельного оборудования. Комплектация «Г» поставляется без ершей и кронштейнов.

Вопрос: Какой срок службы у железобетонных кабельных колодцев?
Ответ: При соблюдении технических требований и правильной эксплуатации срок службы железобетонных колодцев составляет не менее 50 лет в условиях агрессивной среды.

Вопрос: Поставляются ли колодцы в собранном виде?
Ответ: Кабельные колодцы поставляются в разобранном состоянии, состоящем из двух частей: верхнего и нижнего элемента. Сборка производится на объекте.
