Проект пункта приема вторсырья и модульной контейнерной площадки. Якупов М.Л.

Конкурсный проект пункта приема вторсырья и модульной контейнерной площадки. Автор: Якупов М.Л. (Казань)
Проект:
Пункт приема вторсырья и модульная контейнерная площадка
Место:
РФ, Удмуртская Республика, г. Ижевск, территория Октябрьского района
Время:
2019 г.
Заказчик:
ООО «УдмуртВторПродукт»
Автор:
Город:
Страна:

Конкурсный проект пункта приема вторсырья и модульной контейнерной площадки. Код проекта: 134976. Автор: Якупов Марат Ленарович (Казань)

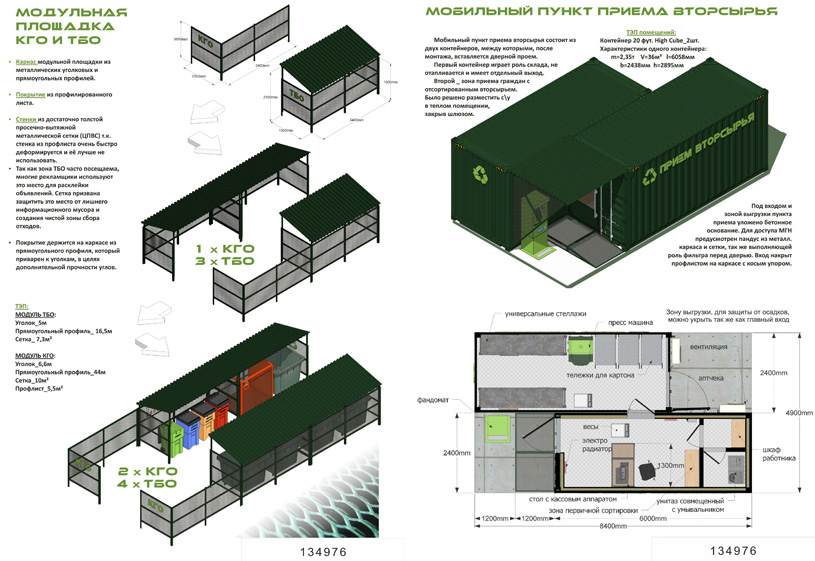

Модульная площадка КГО и ТБО

Каркас модульной площадки из металлических уголковых и прямоугольных профилей.

Покрытие из профилированного листа.

Стенки из достаточно толстой просечно-вытяжной металлической сетки (ЦПВС) т.к. стенка из профлиста очень быстро деформируется и её лучше не использовать.

Так как зона ТБО часто посещаема, многие рекламщики используют это место для расклейки объявлений. Сетка призвана защитить это место от лишнего информационного мусора и создания чистой зоны сбора отходов.

Покрытие держится на каркасе из прямоугольного профиля, который приварен к уголкам, в целях дополнительной прочности углов.

ТЭП:

Модуль ТБО:

  • Уголок — 5 м
  • Прямоугольный профиль — 16,5 м
  • Сетка — 7,3 м²

Модуль КГО:

  • Уголок — 6,6 м
  • Прямоугольный профиль — 44 м
  • Сетка — 10 м²
  • Профлист — 5,5 м²

Мобильный пункт приема вторсырья

Мобильный пункт приема вторсырья состоит из двух контейнеров, между которыми, после монтажа, вставляется дверной проем.

Первый контейнер играет роль склада, не отапливается и имеет отдельный выход.

Второй — зона приема граждан с отсортированным вторсырьем.

Было решено разместить с\у в теплом помещении, закрыв шлюзом.

Под входом и зоной выгрузки пункта приема уложено бетонное основание. Для доступа МГН предусмотрен пандус из металл. каркаса и сетки, так же выполняющей роль фильтра перед дверью. Вход накрыт профлистом на каркасе с косым упором.

ТЭП помещений:

Контейнер 20 фут. High Cube — 2 шт.

Характеристики одного контейнера:

  • m = 2,35 т
  • V = 36 m³
  • l = 6058 мм
  • b = 2438 мм
  • h = 2895 мм

Стационарный пункт приема вторсырья

Стационарный пункт приема вторсырья — это каркасное утепленное строение, обшитое обработанной деревянной решеткой. Пол из нержавеющей рифлёной стали, загнутой вверх в качестве плинтуса по периметру стен. Внутренние стены из фанеры.

У пункта приема 2 зоны. Первая зона сосредоточена на приемке сырья у граждан и складированию нестандартных отходов в виде электронной техники и др, которые могут приобрести желающие.

Вторая зона для складирования картона/бумаги, ПЭТ-тары и алюминиевых банок.

Так как неизвестна доля собираемых отходов, было принято не разделять место сбора вторсырья по четким зонам, то есть создать универсальное хранилище.

ТЭП строения:

  • S пола = 31 м²
  • V т.изоляции = 21м³
  • S наружных стен = 80 м²
  • S внутренних стен = 65 м²
