Проект центральной районной больницы на 80 коек. ООО «Жилпроект»

Конкурсный проект центральной районной больницы на 80 коек. ООО «Жилпроект» (Воронеж)
Проект:
Конкурсный проект центральной районной больницы на 80 коек
Время:
2020 г.
Проектная организация:
Город:
Страна:
Награды:
2-е место

Конкурсный проект центральной районной больницы на 80 коек. ООО «Жилпроект» (Воронеж). Авторский коллектив: Иванов А.М. (ГИП), Тютерев А.А. (ГАП), Щетинина Д.Д. (архитектурные решения), Мелякова Е.А. (ландшафтные решения), Орехов А.И. (планировочные решения), Бессонова Т.Д. (технолог). 2-е место в номинации «Лучший проект центральной районной больницы проектной мощностью на 80 коек».

Схема планировочной организации земельного участка

Земельный участок условный, не имеет планировочных ограничений, не привязан к конкретному административному местоположению.

На планируемой территории размещены:

  • основное здание, состоящее из блоков: стационар, инфекционное отделение, поликлиника и пищеблок;
  • вспомогательные и хозяйственные службы: прачечная, дезинфекционное отделение, участок по обеззараживанию медицинских отходов, ремонтно-эксплуатационная служба, патологоанатомическое отделение (ПАО), площадка для мусороконтейнеров, станция скорой помощи, стоянка автомобилей сотрудников и посетителей;
  • инженерные сооружения: трансформаторная подстанция, дизель-генераторная установка, кислородно-газификационная станция.

Планировочная организация земельного участка обусловлена функциональными, технологическими и санитарно-гигиеническими требованиями и учитывает транспортно-пешеходные связи и окружающую застройку. Размещение ЦРБ выполнено с соблюдением требований нормативной инсоляции и обеспечения проветриванием.

Размещение зданий, сооружений и инженерного оборудования предусмотрено с учетом требований санитарных и противопожарных разрывов между отдельными сооружениями и оборудованном, с учетом размещения инженерных коммуникаций, а также проезда для технологического и пожарного транспорта. Зонирование территории выполнено по функциональному назначению элементов компоновки с учетом технологических связей, противопожарных и санитарно-гигиенических требований. транспортных и инженерных связей.

Организованы следующие функциональные зоны: зона лечебных корпусов; зона патологоанатомического отделения, хозяйственная зона и зона инженерных сооружений; садово-парковая зона.

Зона лечебных корпусов включает в себя стационар, поликлинику, инфекционное отделение и пищеблок. Зона патологоанатомического отделения имеет самостоятельный въезд на территорию и включает в себя здание ПАО с устройством проездов и площадки для стоянки автомобилей. Патологоанатомический корпус расположен с учетом непросматриваемости из окон палатных отделений, отдален от существующей застройки и отделяется от других зданий больницы защитной зеленой полосой. Для хозяйственной зоны и зоны инженерных сооружений предусмотрен отдельный въезд.

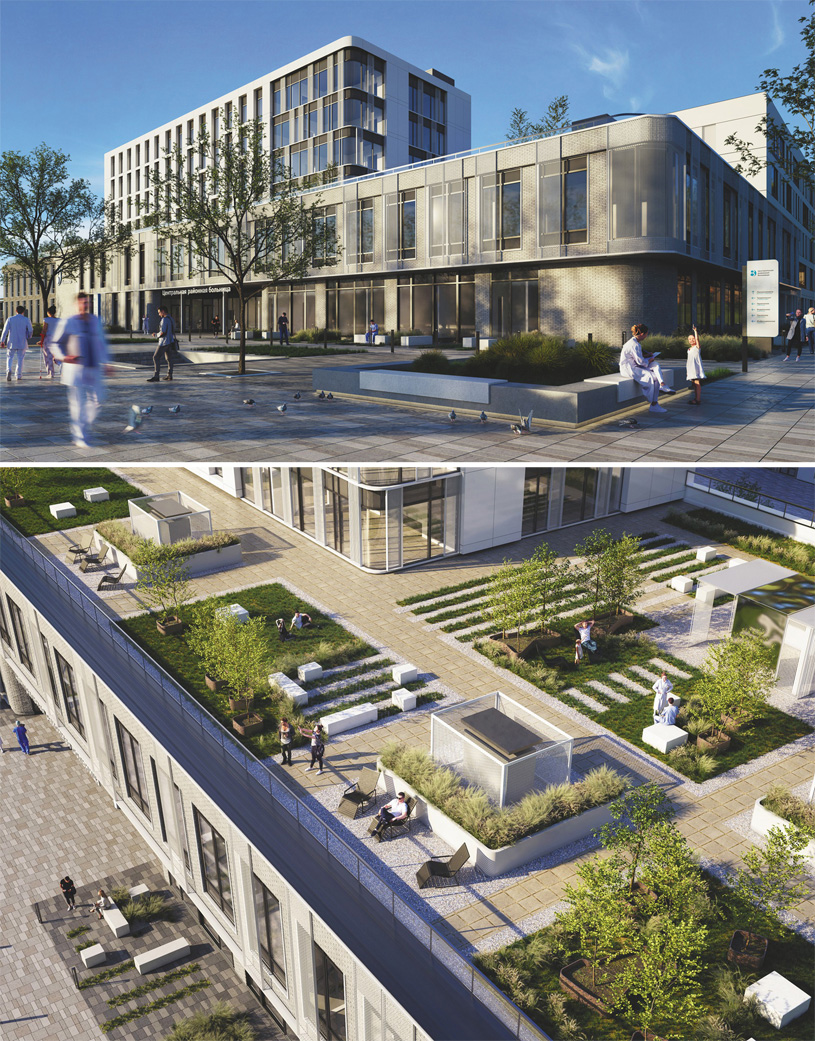

Архитектурные решения

Основной принцип при разработке архитектурно-художественных решений — создание максимально комфортной среды для работы медицинского персонала, а также благоприятных условий для взаимодействия с посетителями ЦРБ.

При выборе цветового решения фасадов была учтена возможность перекомпоновки блоков ЦРБ под конкретный участок. Помимо этого, архитектурно-технологическими решениями предусмотрена возможность изменения количественных параметров или исключения отдельных блоков без затрагивания окружающих.

Благодаря монохромной цветовой гамме в каждом варианте расположения здание воспринимается как композиционно законченный объем. Данное решение позволяет вписать ЦРБ в любой существующий контекст окружающей застройки.

Каждый блок имеет свою уникальную архитектуру, что помогает сделать ЦРБ интуитивно простым для ориентирования даже новых посетителей. Блоки различаются по ритму проемов, декоративными элементами, а также этажностью.

В фасадном решении найдено оптимальное сочетание визуальных качеств объектов со стоимостью материалов. Применена система навесного вентилируемого фасада с облицовкой из клинкера или композитного материала. Более фактурный и богатый материал вместе с декоративными элементами используется преимущественно на уровне первого и второго этажей. Это помогает положительно влиять на восприятие здания с уровня человеческого роста и существенно оптимизировать бюджет. Композитный материал используется на плоскостях фасада, воспринимаемого на заднем плане либо издалека, в общей массе. При необходимости этот материал может быть заменен на фасадную декоративную штукатурку. Несмотря на различающиеся материалы, блоки сохраняют единый визуальный архитектурно-композиционный образ, а подобные приемы на плоскостях фасадов помогают уйти от унылости и однообразия фасадных решений.

Вспомогательные подразделения повторяют фасадные решения ЦРБ. Подразделения, наиболее удаленные от основного здания и зоны рекреации перед больницей, выполнены в композитном материале. Зонирование помещений обеспечивает рациональную связь между всеми блоками здания с возможностью перекомпоновки, исключения или изменения мощности блоков. В здании предусмотрен светлый и просторный вестибюль, освещенные холлы. Большие площади остекления и увеличенные оконные проемы с низкими подоконниками позволяют добавить свет, открыть вид на окружающую среду, что благоприятно влияет на эмоциональное состояние посетителей.

Рабочие помещения медицинского персонала взаимосвязаны друг с другом самым оптимальным образом. Все горизонтальные связи помещений и блоков выполнены в одном уровне, чтобы обеспечить комфортное нахождение и быстрое перемещение для пожилых людей и маломобильных групп населения. С третьего этажа больницы предусмотрен выход на эксплуатируемую кровлю с интенсивным озеленением. Подобный прием позволяет добавить еще одну зону отдыха без увеличения площади участка.

Конструктивные решения

Здание каркасное, разновысотное, с подвалом и техэтажом, сложной формы в плане. Каркас здания представляет собой систему колонн, стен и перекрытий, которые выполняются из монолитного железобетона. Колонны имеют прямоугольное сечение с капителями в опорной зоне под перекрытием. Расстановка колонн выполнена с учетом планировочных решений и привязана к перегородкам и наружным стенам. Сопряжение между всеми элементами каркаса примято жесткое. Наружные стены выполняются самонесущими из блоков ячеистого бетона D 500 толщиной 400 мм с утеплением из минераловатных плит и облицовкой керамогранитом по системе вентилируемого фасада. С целью снижения нагрузок на каркас здания и, как следствие, снижения затрат на общестроительные работы, основная масса внутренних перегородок выполняется из гипсокартона с утеплителем для обеспечения требуемого индекса звукоизоляции. Помещения технического назначения и помещения, отделка в которых не может выполняться по гипсокартону, выгораживаются кладкой из керамического кирпича.

Технико-экономические показатели:

  • Площадь участка — 3,18 га.
  • Площадь застройки — 7 900 м².
  • Площадь твердых покрытий — 11 900 м².
  • Площадь озеленения — 12000 м².
  • Общая площадь зданий и сооружений — 27 276,2 м².
  • Строительный объем — 73 759,9 м³.
  • Степень огнестойкости здания — II.
  • Класс конструктивной пожарной опасности — С0.
  • Класс энергоэффективности — «С».
