Проект центральной районной больницы на 400 коек. ООО «ЮНК проект»

Конкурсный проект центральной районной больницы на 400 коек. ООО «ЮНК проект» (Москва)
Проект:
Конкурсный проект центральной районной больницы на 400 коек
Время:
2020 г.
Проектная организация:
Город:
Страна:
Награды:
2-е место

Конкурсный проект центральной районной больницы на 400 коек. ООО «ЮНК проект» (Москва). Авторский коллектив: Борисов Юлий (руководитель авторского коллектива), Иконников Дмитрий (руководитель отдела архитектурного проектирования), Смирнов Александр (ведущий архитектор), Манчухаева Н. (ведущий архитектор), Захаров Д. (компьютерный дизайн). 2-е место в номинации «Лучший проект центральной районной больницы проектной мощностью на 400 коек»

Схема планировочной организации земельного участка

В основу схемы генплана заложены следующие базовые принципы: функциональное зонирование; транспортное зонирование; схема озеленения.

Участок условно делится на четыре зоны: приватная зона; зона изолированных блоков; публичное пространство; транспортно-техническая зона.

Приватная зона предназначена для отдыха и досуга пациентов. В зоне изолированных блоков расположены инфекционное и патологоанатомическое отделение. Публичное пространство включает в себя парковки для посетителей, а также основные пешеходные пути передвижения по участку. В транспортно-технической зоне расположены парковки для сотрудников больницы, проезды к местам загрузки, вертолетная площадка и станция скорой помощи.

Имеется пять въездов на участок: для посетителей; для административного персонала; для машин скорой помощи и вертолетной площадки; для инфекционного отделения; для патологоанатомического отделения.

Въезды на участок организованы со стороны главной улицы.

Выделены четыре типа озеленения территории больницы: площадь; дворики стационаров; буферная зеленая зона; основное озеленение.

В зоне площади озеленение представлено точечно. Дворики стационаров выделяются насыщенным озеленением, буферная зеленая зона выделяется в тех местах, где требуется защита от просматривания определенных зданий (патологоанатомическое отделение), или там, где требуется защита от шума проезжающих машин и выхлопных газов.

Архитектурные решения

Основная идея проекта — модульность и гибкость для облегчения адаптации объекта под различные условия использования — «Конструктор здоровья».

Модульность и гибкость достигается благодаря принципу конструктора, основой которого являются блоки. ЦРБ состоит из 11 основных блоков, составляющих четыре группы: поликлиники; центральная группа, где находятся функции, которыми пользуются остальные блоки; палатные отделения; группа изолированных блоков, где находятся блоки, которые должны дистанцироваться от остальных зданий.

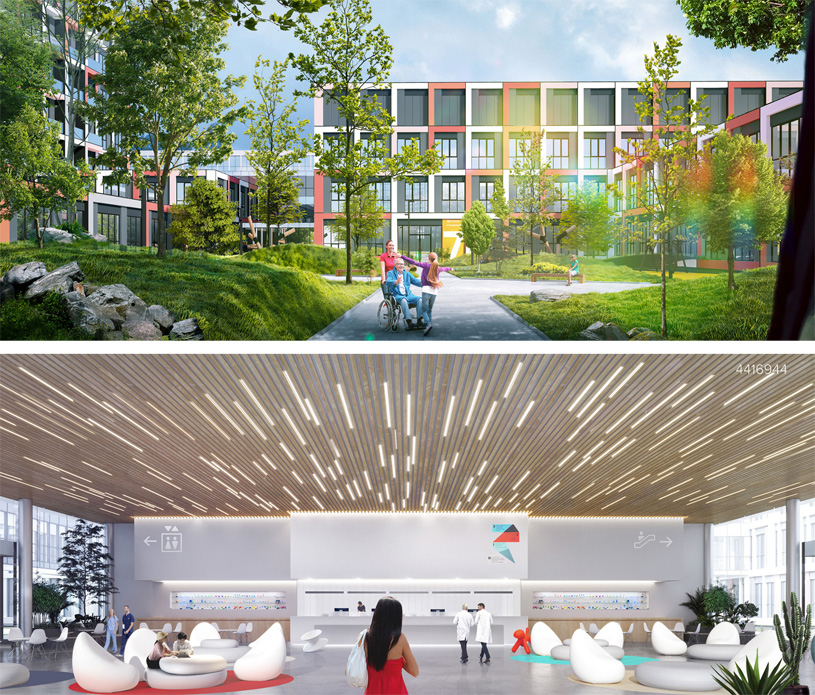

Группы компонуются таким образом, чтобы присутствовала логичная связь между функциональным наполнением блоков. Входной блок располагается рядом с поликлиникой и приемным отделением стационаров для взрослого населения. Оперблок и отделения реанимации и интенсивной терапии находятся рядом с детским и взрослым стационаром. Лаборатории, функциональная и рентгенодиагностика помещаются равноудаленно от всех основных блоков. Раздевалки и гардеробы для персонала расположены в подвальных этажах блоков. Все эти элементы связаны между собой за счет внешних отапливаемых переходов. Все блоки имеют собственные входы, предлагается выделить в отдельный блок главный вход. Он будет решать много задач, в нем можно будет: получить совет у администратора; купить цветы; перекусить; отдохнуть;
в приятной атмосфере встретиться с пациентами.

При этом не нарушается требование по разделению потоков — через него попасть в стационар или поликлинику могут только взрослые пациенты. Благодаря модульности и гибкости больницу можно адаптировать на этапе проектирования и эксплуатации. На этапе проектирования можно увеличивать количество коек или палат в стационаре, увеличивать или уменьшать количество лечебных и процедурных кабинетов поликлиник. На этом же этапе происходит адаптация к различным конфигурациям участка.

На этапе эксплуатации, если есть место на участке, можно пристраивать новые блоки, тем самым увеличивать мощность больницы.

Все планировки отвечают трем основным принципам: модульность; простота навигации; освещенные естественным светом коридоры. Модульность достигается путем координации конструктивного шага и типовой ширины помещений в блоке. Так, например, в сетку 5400×4800 мм укладывается 2 кабинета по 12 м² или один кабинет площадью 24 м². Легкость навигации достигается путем создания простой планировочной структуры.

Освещение естественным светом достигается за счет световых карманов в коридорах.

В подвальном этаже происходит связь акушерского, центрального блоков и стационара с патологоанатомическим отделением.

На первом этаже располагаются: входы, приемные отделения, загрузочные, отделение паллиативной помощи, центр амбулаторной онкологической помощи, травматологический пункт, аптека, прачечная и дезинфекционное отделение. Экстренное приемное отделение рассчитано как на взрослых пациентов, так и на детей, которые по переходу потом могут попасть в свое отделение.

На втором этаже происходит связь между собой: центрального блока; административного блока; группы стационаров; группы поликлиник; акушерского отделения.

На этом уровне расположен актовый зал, клинико-диагностическая лаборатория, отделение функциональной и рентгенодиагностики, столовая.

На третьем уровне находится связь между стационарами и оперблоком с отделением реанимации и интенсивной терапии.

На четвертом этаже помимо технических помещений располагаются акушерское, гинекологическое отделения, поликлиника для взрослых.

На пятом этаже располагается неврологическое отделение.

На шестом этаже располагается кардиологическое отделение с блоком палат интенсивной терапии.

В качестве ограждающих конструкций используются фасадные модули, обладающие следующими преимуществами: экономия средств за счет серийности, скорость сборки, заводское качество, индивидуальный дизайн и свойства элементов для каждого региона РФ. Модули могут централизованно и серийно производиться для больниц всех регионов, что благоприятно скажется на экономике и на качестве фасадов медицинских учреждений. Модули фасадов можно корректировать исходя из специфики региона:

  • менять толщину утеплителя;
  • изменять процент остекления;
  • добавлять балконы в стационаре;
  • использовать национальный узор;
  • использовать характерный для региона материал отделки.

Конструктивные решения

В качестве несущих конструкций здания используется сборно-монолитный каркас, состоящий на 85% из сборных элементов и на 15% из монолитных участков. Плиты перекрытия 220 мм толщиной. Подвал и фундамент выполняются из монолитного железобетона. Кровли плоские. Покрытие частично совмещенное, частично чердачное с теплыми помещениями для оборудования. Высота подвального этажа — 4,2 м, высота первого этажа — 5,1 м, высота типового этажа — 4,2 м.

Технико-экономические показатели:

  • Площадь участка — 7,32 га.
  • Площадь застройки — 18 500 м².
  • Общая площадь зданий и сооружений — 63950 м².
  • Строительный объем — 294 210 м³.
  • Степень огнестойкости — II.
  • Класс конструктивной пожарной опасности — С0.
  • Класс энергоэффективности — «С».
