Проект здания фехтовального центра в Новосибирске

Проект здания фехтовального центра в Новосибирске. Проектная организация: «АкадемСтрой». Руководитель проекта: Турецкий Б.М. 2017 г.
Проект:
Здание фехтовального центра
Место:
г. Новосибирск, ул. Воинская
Время:
2015 - 2017 гг.
Проектная организация:
Страна:

Здание имеет в плане прямоугольную форму с максимальным размером в осях 86,05 на 57,0 м. основной шаг колон составляет 6 х 6 м, 6 х 9 м, 28,5 х 6м, 18 х 6м.

Здание имеет в высоту два надземных этажа. Высота первого этажа составляет 4,5 м от пола до пола, высота 2-го этажа составляет 4,05 м в чистоте. Общая высота здания выше отм. 0.000 составляет 12,0 м.

В здании универсального фехтовального центра предусматриваются:

1-й этаже - вестибюль, гардероб, кафе столовая на 60 мест, офисные помещения и пост охраны, кассы, подсобные помещения, насосная, ИТП, водомерный узел, помещения SPA с саунами, а также три спортивных зала размером 42х24, 18х36, 16х8м с тренерскими, душевыми и раздевальными. Также предусмотрены санузлы для инвалидов и комнаты уборочного инвентаря.

2-й этаж - трибуны большого игрового зала на 1000 мест, административные помещения, конференц-зал, тренерские, фитнес-центр, помещения для судей и прессы и два спортивных зала 18 х 36 м, 16 х 8м с гардеробными и душевыми.

Здание универсального фехтовального центра в г. Новосибирске в конструктивном плане представляет собой монолитный железобетонный каркас. Перекрытия предусматриваются из монолитного железобетона.

Наружные стены – кирпичные толщиной 250мм с утеплителем из минераловатной плиты пр-ва "Rockwool" толщиной 200 мм и вентилируемого навесного фасада на алюминиевой подсистеме U-Kon с облицовкой композитным материалом, а также архитектурный текстиль по металлическому каркасу 2-го этажа.

Лестничные марши и площадки предусматриваются из железобетона по металлическим косоурам и балкам. - Стеклянные ограждающие конструкции фасада выполнены из алюминиевого профиля пр-во фирмы "Shuco" с применением энергосберегающего тонированного в массе стекла импортного производства с двойным стеклопакетом.

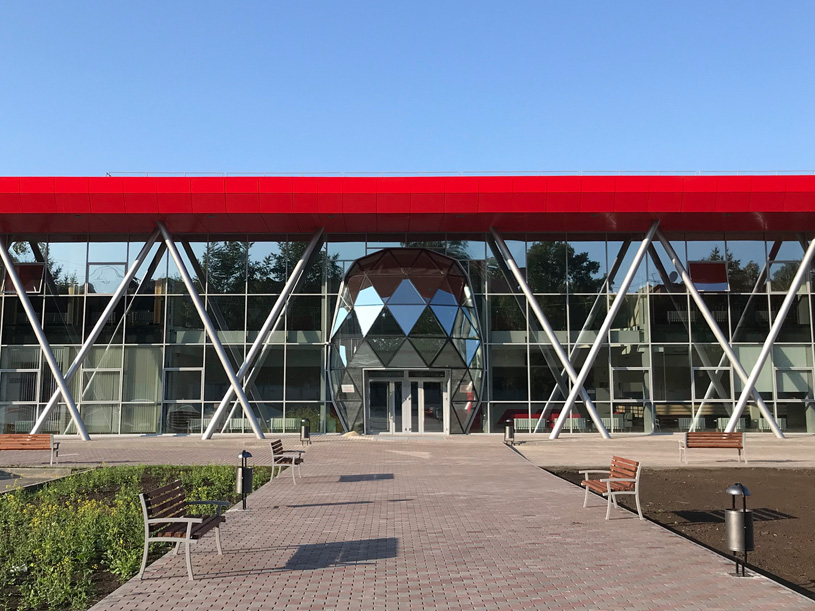

Здание предназначено для проведения спортивных соревнований на самом высоком уровне, а также для тренировочного процесса самых различных возрастов. Образ главного фасада здания выполнен в виде маски фехтовальщика, а облицовка стен напоминает их белую спортивную форму.
